Reifenwagen Doppel 80 – 4 Ebenen – 64 Reifen – Gigant XL
890,00 €
% Regulärer Preis: 946,81 € (6% gespart)
Produktinformationen "Reifenwagen Doppel 80 – 4 Ebenen – 64 Reifen – Gigant XL"
Reifenwagen Doppel 80 – 4 Ebenen – 64 Reifen – Gigant XL

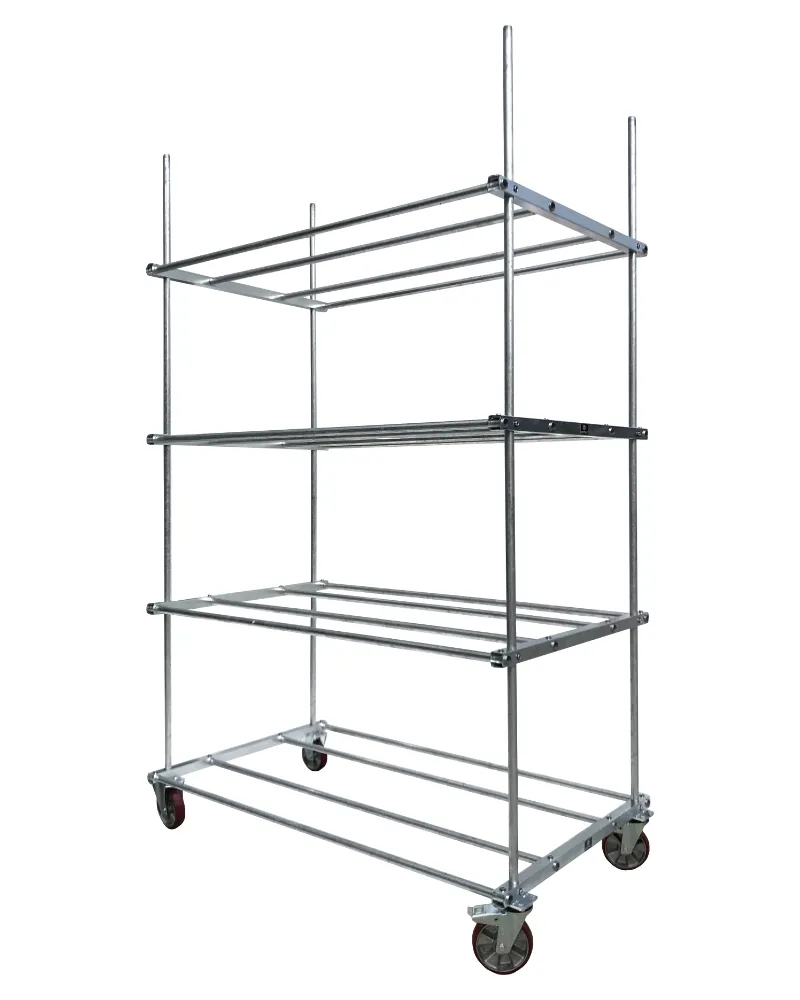

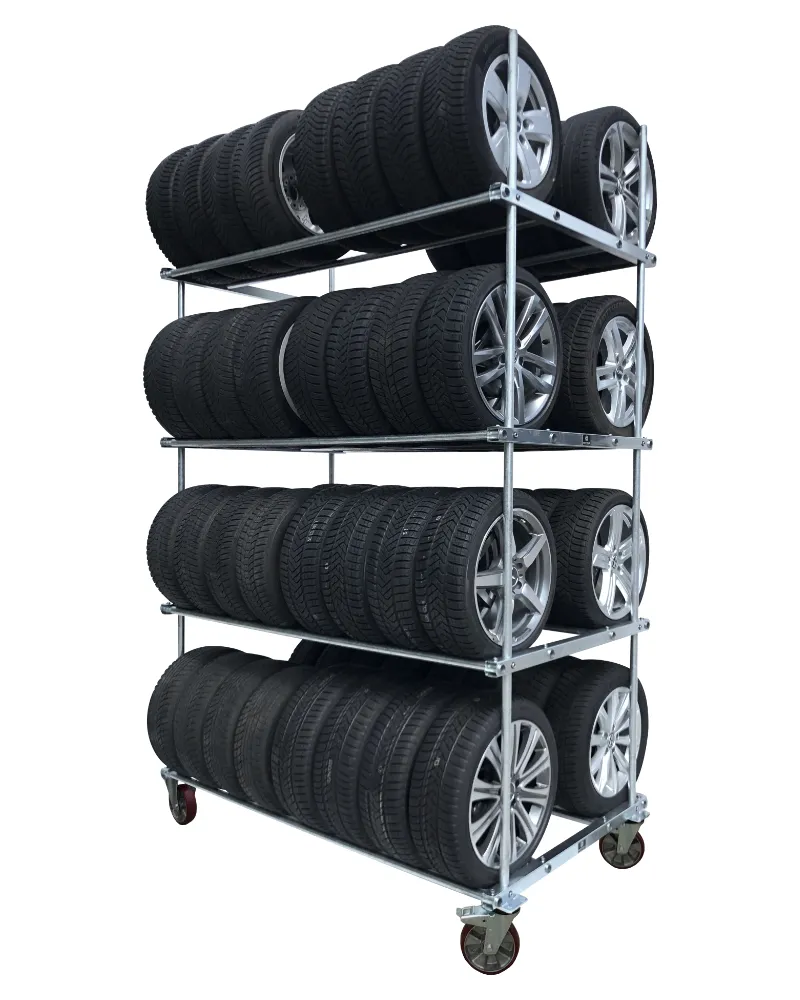

Der verzinkte Reifenwagen der Serie Gigant XL transportiert und puffert bis zu 64 Reifen auf 4 stufenlos einstellbaren Lagerebenen. Zwei Lenkrollen mit Feststeller und zwei Bockrollen ermöglichen spurtreues Rangieren und einen sicheren Stand am Einsatzort.
Einordnung der Serie
Die Gigant XL-Serie kombiniert doppelseitige Reifenlagerung mit 1-Zoll-Rundrohren, 50-mm-Vierkantrohren und 200-mm-Polyurethan-Schwerlastrollen. Gegenüber Profi liegt der wesentliche Fahrwerksunterschied im größeren Rollendurchmesser und der PU-Schwerlastausführung; Gigant XL erhöht zusätzlich den zulässigen Reifendurchmesser von 730 auf 800 mm.
Konstruktion und Fahrwerk
- Komplett verzinkte Stahlkonstruktion
- Rundrohre: Ø 33,7 mm (1 Zoll)
- Vierkantrohre: 50 × 50 × 2 mm
- Rollen: Wicke Polyurethan-Schwerlast, Ø 200 mm, Kugellager, spurlos

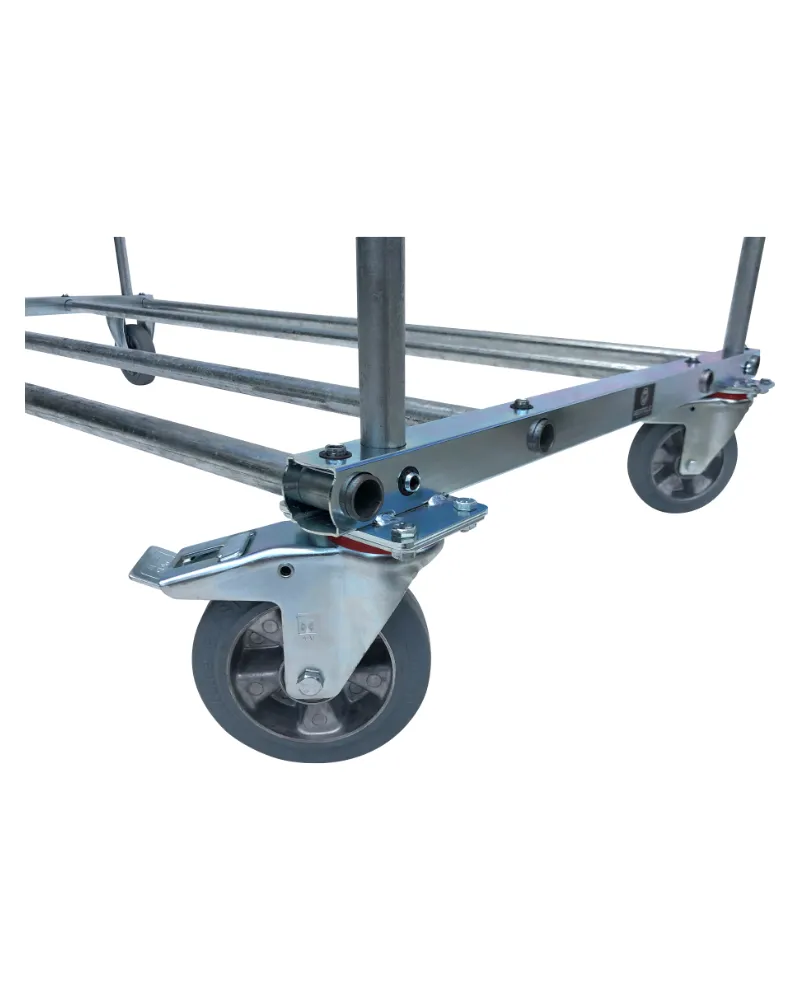

- Serienmäßig 2 Lenkrollen mit Feststeller und 2 Bockrollen
- Stufenlos höhenverstellbare Lagerebenen durch Rohrhalter-Klemmsystem
Technische Daten
- Lagerkapazität: 64 Reifen
- Lagerebenen: 4
- Außenmaße B × H × T: 2150 x 3250 x 1180 mm
- Fachlast: 400 kg je Ebene
- Maximaler Reifendurchmesser: 800 mm bei gegenüberliegender Lagerung
- Eigengewicht: 141 kg
Lieferumfang
Zerlegte Lieferung als Bausatz:
- 4 × Standrohr 3000 mm
- 16 × Querrohr 2000 mm
- 6 × Rohrhalter 1.180 mm für Reifenregal Doppel XL inkl. Schrauben
- 2 × Rohrhalter 1180 mm mit angeschweißten Flanschplatten inkl. Schrauben
- 2 × Wicke Polyurethan-Schwerlast-Lenkrolle mit Feststeller (spurlos, Ø 200 mm, Kugellager)
- 2 × Wicke Polyurethan-Schwerlast-Bockrolle (spurlos, Ø 200 mm, Kugellager)
- 16 × M10 Schraube mit Mutter zur Verschraubung der Rollen
- 1 × Aufbauanleitung
Montage und Sicherheit
- Die Lagerebenen lassen sich über das Klemmsystem an unterschiedliche Reifendurchmesser anpassen.
- Aufbau und Betrieb müssen den Montage- und Sicherheitshinweisen des Herstellers entsprechen.
- Abweichende Maße und vier Lenkrollen sind auf Anfrage erhältlich.
