Reifenwagen – 2 Ebenen – 14 Reifen – Basic
220,00 €
% Regulärer Preis: 234,04 € (6% gespart)
Produktinformationen "Reifenwagen – 2 Ebenen – 14 Reifen – Basic"

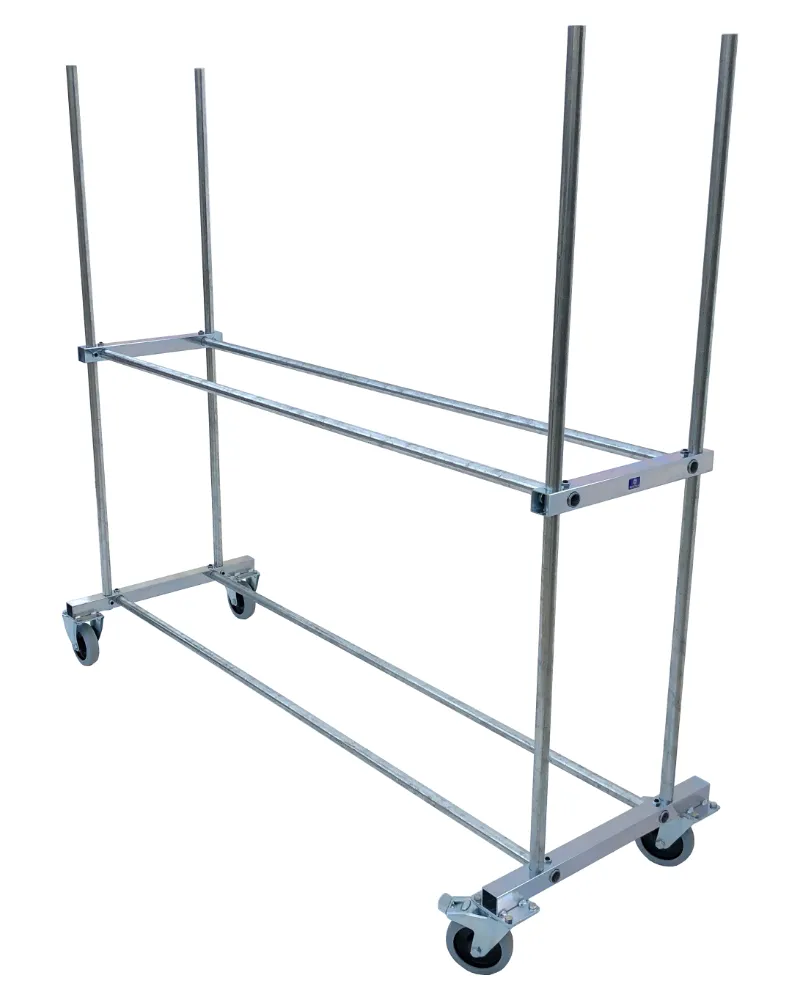

Reifenwagen Basic – 2 Ebenen – 14 Reifen
Der BMT-Reifenwagen Basic mit zwei Lagerebenen bietet auf jeder Ebene 1.660 mm lichte Nutzbreite für den Transport und die geordnete Bereitstellung von Reifen. Die Ebenen sind stufenlos höhenverstellbar. Mit 1.650 mm Außenhöhe ist BMT-49 die niedrigere Ausführung gegenüber dem dreistöckigen BMT-52; Außenbreite und -tiefe bleiben mit 1.870 × 620 mm gleich. Zwei Lenkrollen mit Feststeller und zwei Bockrollen ermöglichen kontrolliertes Rangieren und einen sicheren Stand am Einsatzort.
Welche Ausführung passt?
Die BMT Basic mit drei Ebenen und 2.150 mm Außenhöhe ist die passende Vergleichsausführung bei gleicher Nutzbreite je Ebene. Vergleichen Sie die benötigte Ebenenzahl mit Ihren Reifendurchmessern, der verfügbaren Höhe und dem vorgesehenen Handling. Die Fachlast beträgt bei beiden Basic-Ausführungen 150 kg je Ebene; daraus darf keine ungeprüfte Gesamttragkraft des Fahrwerks abgeleitet werden.
Wie viele Reifen passen tatsächlich?

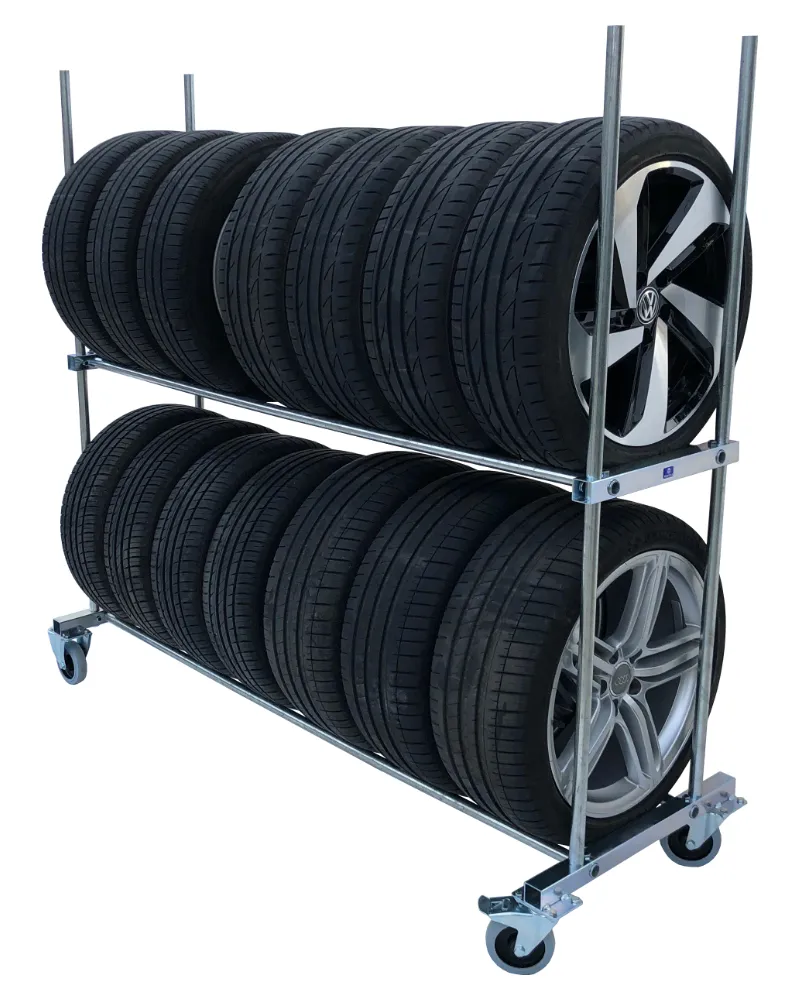

Die Herstellerangabe „bis zu 14 Reifen“ entspricht sieben Reifen je Ebene auf 2 Ebenen. Dafür stehen je Ebene 1.660 mm zur Verfügung: rechnerisch rund 237 mm Platzbedarf pro Reifen einschließlich anteiliger Zwischenräume. Dies ist keine garantierte Eignung für eine bestimmte Reifen-Nennbreite. Entscheidend sind die tatsächliche Außenbreite, notwendige Handlingabstände, der Reifendurchmesser und die zulässige Fachlast.
Planungsbeispiel: Bei 250 mm tatsächlichem Platzbedarf je Reifen einschließlich Handlingzugabe passen rechnerisch sechs Reifen je Ebene, insgesamt 12. Gleichen Sie die Belegung immer mit Ihrem eigenen Bestand und den Montage- und Sicherheitshinweisen ab. Orientierung bietet der Ratgeber Wie viele Reifen passen wirklich in ein Regalfeld?.
Einordnung der Serie
Die Basic-Serie ist für kompakte, preisbewusste Reifenlogistik ausgelegt. Sie verwendet 3/4-Zoll-Rundrohre, 40-mm-Vierkantrohre und 125-mm-Elastik-Vollgummirollen. Gegenüber der Serie Profi sind Rohrquerschnitte, Rollendurchmesser und Fachlast geringer; dadurch bleibt der Wagen besonders handlich.
Konstruktion und Fahrwerk
- Komplett verzinkte Stahlkonstruktion
- Rundrohre: Ø 26,9 mm (3/4 Zoll)
- Vierkantrohre: 40 × 40 × 2 mm
- Rollen: Elastik-Vollgummi, Ø 125 mm, Kugellager, spurlos
- Serienmäßig 2 Lenkrollen mit Feststeller und 2 Bockrollen
- Stufenlos höhenverstellbare Lagerebenen durch Rohrhalter-Klemmsystem
Technische Daten
- Lagerkapazität: 14 Reifen
- Lagerebenen: 2
- Außenmaße B × H × T: 1870 x 1650 x 620 mm
- Lichtes Nutzmaß je Ebene: 1660 mm
- Fachlast: 150 kg je Ebene
- Maximaler Reifendurchmesser: nicht durch ein gegenüberliegendes Rad begrenzt; Ebenenabstände stufenlos einstellbar
- Eigengewicht: 27 kg
Lieferumfang
Zerlegte Lieferung als Bausatz:
- 4 × Standrohr 1500 mm
- 4 × Querrohr 1750 mm
- 2 × Rohrhalter 440 mm inkl. Schrauben
- 2 × Rohrhalter 620 mm mit angeschweißten Flanschplatten inkl. Schrauben
- 2 × Elastik-Vollgummi-Lenkrolle mit Feststeller (spurlos, Ø 125 mm, Kugellager)
- 2 × Elastik-Vollgummi-Bockrolle (spurlos, Ø 125 mm, Kugellager)
- 16 × M8 Schraube mit Mutter zur Verschraubung der Rollen
- 1 × Aufbauanleitung
Montage und Sicherheit
- Die Lagerebenen lassen sich über das Klemmsystem an unterschiedliche Reifendurchmesser anpassen.
- Aufbau und Betrieb müssen den Montage- und Sicherheitshinweisen des Herstellers entsprechen.
- Abweichende Maße und vier Lenkrollen sind auf Anfrage erhältlich.
Passende Reifenlagerung
Reifen- und Räder-Grundregale anzeigen
Reifen- und Räder-Anbauregale anzeigen
Passende Lösungen: Entdecken Sie Lösungen für die Lagerung von Rädern und Reifen sowie Transportlösungen für Räder und Reifen.
Hersteller: Bertele Metalltechnik GmbH, Bibertal – Made in Germany.
Ausführungen im Vergleich
Vergleichen Sie die technischen Unterschiede und öffnen Sie direkt die passende Ausführung.
Kapazitätsangaben sind Maximalwerte. Die tatsächliche Belegung hängt von Reifenbreite, Reifendurchmesser, Handlingabständen und zulässiger Belastung ab.
| Artikel und Ausführung | Baureihe | Ebenen | Lagertiefe | Kapazität bis zu | Lichte Breite je Ebene | Fachlast je Ebene | Außenmaße |
|---|---|---|---|---|---|---|---|
| Reifenwagen – 2 Ebenen – 16 Reifen – Profi BMT-15 | Profi | 2 Lagerebenen | Einfach | 16 Reifen | – | 250 kg je Ebene | 2100 x 1700 x 640 mm |
| Reifenwagen – 3 Ebenen – 24 Reifen – Profi BMT-16 | Profi | 3 Lagerebenen | Einfach | 24 Reifen | – | 250 kg je Ebene | 2100 x 2200 x 640 mm |
| Reifenwagen Doppel 73 – 3 Ebenen – 48 Reifen – Gigant BMT-27 | Gigant | 3 Lagerebenen | Zwei 73-cm-Räder hintereinander | 48 Reifen | – | 400 kg je Ebene | 2150 x 2450 x 1040 mm |
| Reifenwagen Doppel 73 – 4 Ebenen – 64 Reifen – Gigant BMT-28 | Gigant | 4 Lagerebenen | Zwei 73-cm-Räder hintereinander | 64 Reifen | – | 400 kg je Ebene | 2150 x 3250 x 1040 mm |
| Reifenwagen Doppel 73 – 2 Ebenen – 32 Reifen – Gigant BMT-43 | Gigant | 2 Lagerebenen | Zwei 73-cm-Räder hintereinander | 32 Reifen | – | 400 kg je Ebene | 2150 x 1750 x 1040 mm |
| Reifenwagen Doppel 80 – 2 Ebenen – 32 Reifen – Gigant XL BMT-44 | Gigant XL | 2 Lagerebenen | Zwei 80-cm-Räder hintereinander | 32 Reifen | – | 400 kg je Ebene | 2150 x 1750 x 1180 mm |
| Reifenwagen Doppel 80 – 3 Ebenen – 48 Reifen – Gigant XL BMT-45 | Gigant XL | 3 Lagerebenen | Zwei 80-cm-Räder hintereinander | 48 Reifen | – | 400 kg je Ebene | 2150 x 2450 x 1180 mm |
| Reifenwagen Doppel 80 – 4 Ebenen – 64 Reifen – Gigant XL BMT-46 | Gigant XL | 4 Lagerebenen | Zwei 80-cm-Räder hintereinander | 64 Reifen | – | 400 kg je Ebene | 2150 x 3250 x 1180 mm |
| Reifenwagen – 2 Ebenen – 8 Reifen – Basic BMT-47 | Basic | 2 Lagerebenen | Einfach | 8 Reifen | 1060 mm | 150 kg je Ebene | 1270 x 1650 x 620 mm |
| Reifenwagen – 2 Ebenen – 12 Reifen – Basic BMT-48 | Basic | 2 Lagerebenen | Einfach | 12 Reifen | 1410 mm | 150 kg je Ebene | 1620 x 1650 x 620 mm |
| Reifenwagen – 2 Ebenen – 14 Reifen – Basic BMT-49 · Aktuelle Ausführung | Basic | 2 Lagerebenen | Einfach | 14 Reifen | 1660 mm | 150 kg je Ebene | 1870 x 1650 x 620 mm |
| Reifenwagen – 3 Ebenen – 12 Reifen – Basic BMT-50 | Basic | 3 Lagerebenen | Einfach | 12 Reifen | 1060 mm | 150 kg je Ebene | 1270 x 2150 x 620 mm |
| Reifenwagen – 3 Ebenen – 18 Reifen – Basic BMT-51 | Basic | 3 Lagerebenen | Einfach | 18 Reifen | 1410 mm | 150 kg je Ebene | 1620 x 2150 x 620 mm |
| Reifenwagen – 3 Ebenen – 21 Reifen – Basic BMT-52 | Basic | 3 Lagerebenen | Einfach | 21 Reifen | 1660 mm | 150 kg je Ebene | 1870 x 2150 x 620 mm |
Dokumente zu diesem Produkt
| Technisches Datenblatt | Herunterladen |
|---|
