Reifenwagen Doppel 80 – 2 Ebenen – 32 Reifen – Gigant XL
510,00 €
% Regulärer Preis: 542,55 € (6% gespart)
Produktinformationen "Reifenwagen Doppel 80 – 2 Ebenen – 32 Reifen – Gigant XL"
Reifenwagen Doppel 80 – 2 Ebenen – 32 Reifen – Gigant XL

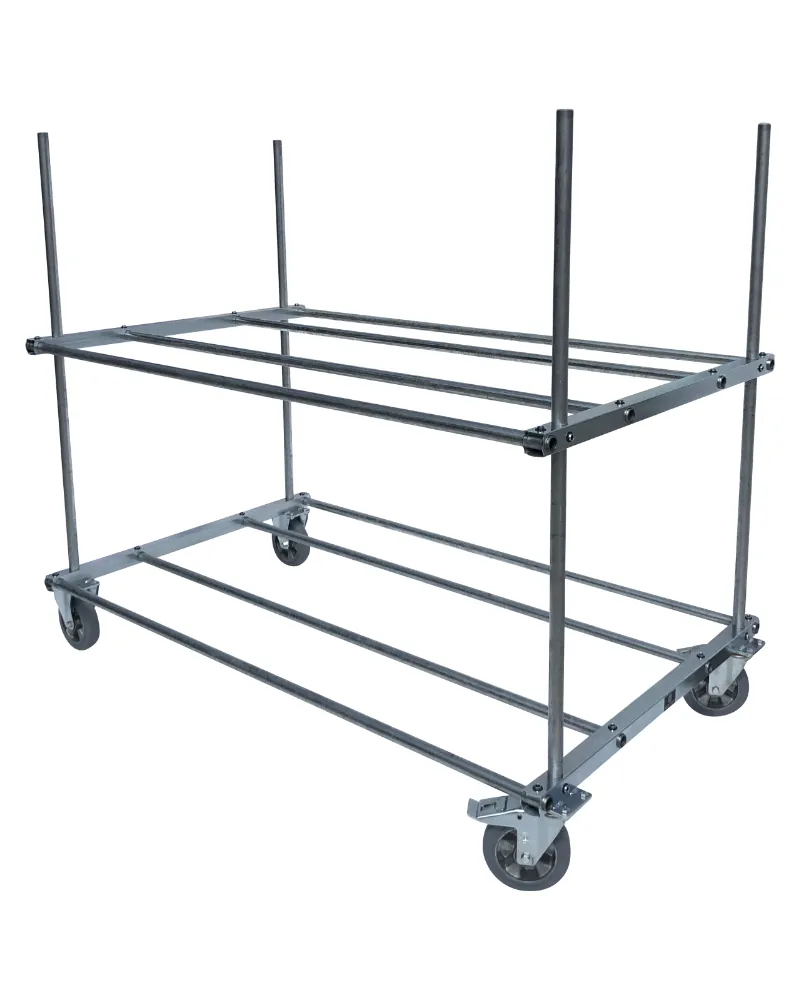

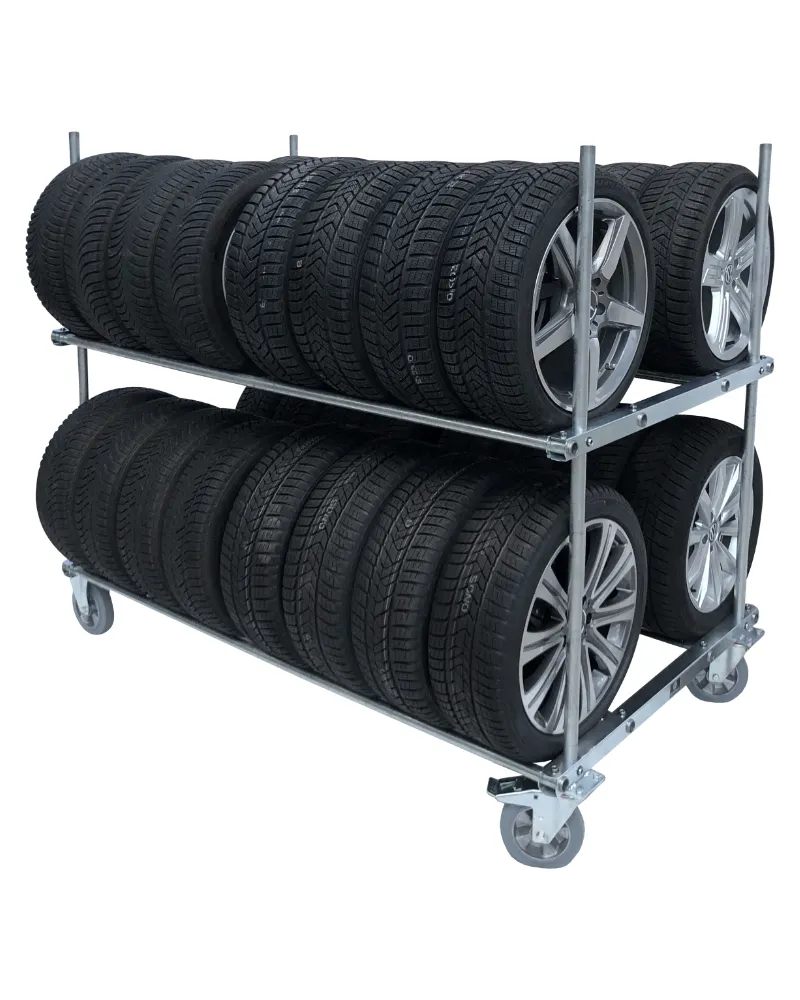

Der verzinkte Reifenwagen der Serie Gigant XL transportiert und puffert bis zu 32 Reifen auf 2 stufenlos einstellbaren Lagerebenen. Zwei Lenkrollen mit Feststeller und zwei Bockrollen ermöglichen spurtreues Rangieren und einen sicheren Stand am Einsatzort.
Einordnung der Serie
Die Gigant XL-Serie kombiniert doppelseitige Reifenlagerung mit 1-Zoll-Rundrohren, 50-mm-Vierkantrohren und 200-mm-Elastik-Vollgummirollen. Gegenüber Profi liegt der wesentliche Fahrwerksunterschied im größeren Rollendurchmesser von 200 statt 160 mm; Gigant XL erhöht zusätzlich den zulässigen Reifendurchmesser von 730 auf 800 mm.
Konstruktion und Fahrwerk
- Komplett verzinkte Stahlkonstruktion
- Rundrohre: Ø 33,7 mm (1 Zoll)
- Vierkantrohre: 50 × 50 × 2 mm

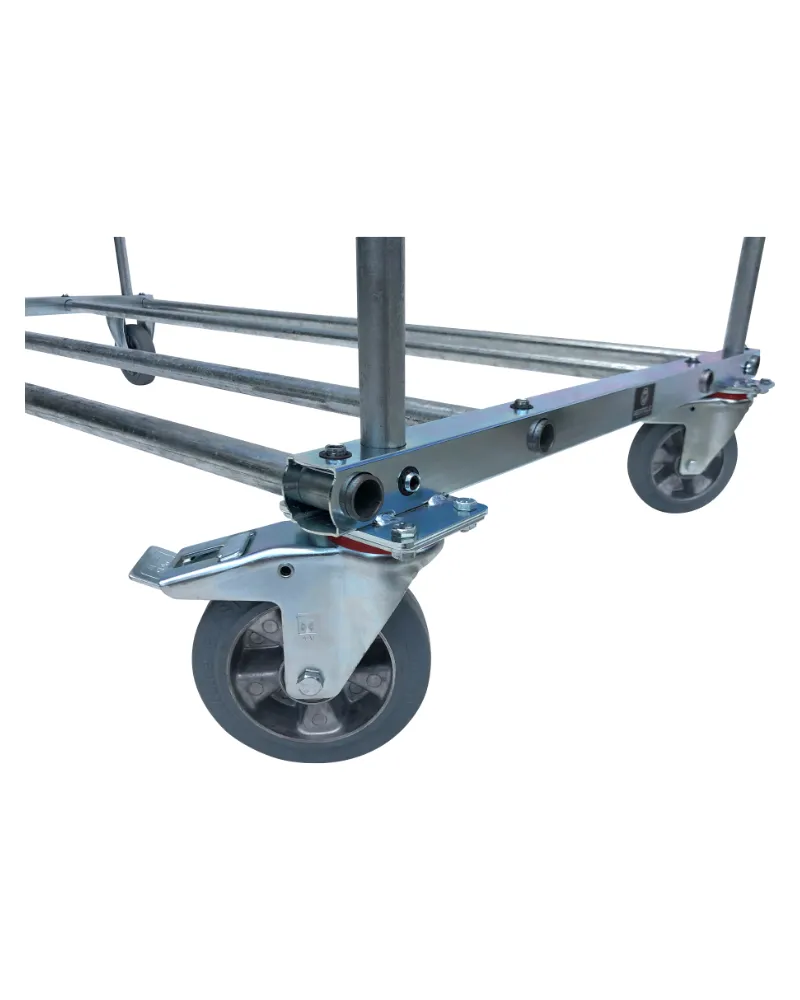

- Rollen: Wicke Elastik-Vollgummi, Ø 200 mm, Kugellager, spurlos
- Serienmäßig 2 Lenkrollen mit Feststeller und 2 Bockrollen
- Stufenlos höhenverstellbare Lagerebenen durch Rohrhalter-Klemmsystem
Technische Daten
- Lagerkapazität: 32 Reifen
- Lagerebenen: 2
- Außenmaße B × H × T: 2150 x 1750 x 1180 mm
- Fachlast: 400 kg je Ebene
- Maximaler Reifendurchmesser: 800 mm bei gegenüberliegender Lagerung
- Eigengewicht: 78 kg
Lieferumfang
Zerlegte Lieferung als Bausatz:
- 4 × Standrohr 1500 mm
- 8 × Querrohr 2000 mm
- 2 × Rohrhalter 1.180 mm für Reifenregal Doppel XL inkl. Schrauben
- 2 × Rohrhalter 1180 mm mit angeschweißten Flanschplatten inkl. Schrauben
- 2 × Wicke Elastik-Vollgummi-Lenkrolle mit Feststeller (spurlos, Ø 200 mm, Kugellager)
- 2 × Wicke Elastik-Vollgummi-Bockrolle (spurlos, Ø 200 mm, Kugellager)
- 16 × M10 Schraube mit Mutter zur Verschraubung der Rollen
- 1 × Aufbauanleitung
Montage und Sicherheit
- Die Lagerebenen lassen sich über das Klemmsystem an unterschiedliche Reifendurchmesser anpassen.
- Aufbau und Betrieb müssen den Montage- und Sicherheitshinweisen des Herstellers entsprechen.
- Abweichende Maße und vier Lenkrollen sind auf Anfrage erhältlich.
Passende Reifenlagerung
Reifen- und Räder-Grundregale anzeigen
Reifen- und Räder-Anbauregale anzeigen
Passende Lösungen: Entdecken Sie Lösungen für die Lagerung von Rädern und Reifen sowie Transportlösungen für Räder und Reifen.
Hersteller: Bertele Metalltechnik GmbH, Bibertal – Made in Germany.
Ausführungen im Vergleich
Vergleichen Sie die technischen Unterschiede und öffnen Sie direkt die passende Ausführung.
Kapazitätsangaben sind Maximalwerte. Die tatsächliche Belegung hängt von Reifenbreite, Reifendurchmesser, Handlingabständen und zulässiger Belastung ab.
| Artikel und Ausführung | Baureihe | Ebenen | Lagertiefe | Kapazität bis zu | Lichte Breite je Ebene | Fachlast je Ebene | Außenmaße |
|---|---|---|---|---|---|---|---|
| Reifenwagen – 2 Ebenen – 16 Reifen – Profi BMT-15 | Profi | 2 Lagerebenen | Einfach | 16 Reifen | – | 250 kg je Ebene | 2100 x 1700 x 640 mm |
| Reifenwagen – 3 Ebenen – 24 Reifen – Profi BMT-16 | Profi | 3 Lagerebenen | Einfach | 24 Reifen | – | 250 kg je Ebene | 2100 x 2200 x 640 mm |
| Reifenwagen Doppel 73 – 3 Ebenen – 48 Reifen – Gigant BMT-27 | Gigant | 3 Lagerebenen | Zwei 73-cm-Räder hintereinander | 48 Reifen | – | 400 kg je Ebene | 2150 x 2450 x 1040 mm |
| Reifenwagen Doppel 73 – 4 Ebenen – 64 Reifen – Gigant BMT-28 | Gigant | 4 Lagerebenen | Zwei 73-cm-Räder hintereinander | 64 Reifen | – | 400 kg je Ebene | 2150 x 3250 x 1040 mm |
| Reifenwagen Doppel 73 – 2 Ebenen – 32 Reifen – Gigant BMT-43 | Gigant | 2 Lagerebenen | Zwei 73-cm-Räder hintereinander | 32 Reifen | – | 400 kg je Ebene | 2150 x 1750 x 1040 mm |
| Reifenwagen Doppel 80 – 2 Ebenen – 32 Reifen – Gigant XL BMT-44 · Aktuelle Ausführung | Gigant XL | 2 Lagerebenen | Zwei 80-cm-Räder hintereinander | 32 Reifen | – | 400 kg je Ebene | 2150 x 1750 x 1180 mm |
| Reifenwagen Doppel 80 – 3 Ebenen – 48 Reifen – Gigant XL BMT-45 | Gigant XL | 3 Lagerebenen | Zwei 80-cm-Räder hintereinander | 48 Reifen | – | 400 kg je Ebene | 2150 x 2450 x 1180 mm |
| Reifenwagen Doppel 80 – 4 Ebenen – 64 Reifen – Gigant XL BMT-46 | Gigant XL | 4 Lagerebenen | Zwei 80-cm-Räder hintereinander | 64 Reifen | – | 400 kg je Ebene | 2150 x 3250 x 1180 mm |
| Reifenwagen – 2 Ebenen – 8 Reifen – Basic BMT-47 | Basic | 2 Lagerebenen | Einfach | 8 Reifen | 1060 mm | 150 kg je Ebene | 1270 x 1650 x 620 mm |
| Reifenwagen – 2 Ebenen – 12 Reifen – Basic BMT-48 | Basic | 2 Lagerebenen | Einfach | 12 Reifen | 1410 mm | 150 kg je Ebene | 1620 x 1650 x 620 mm |
| Reifenwagen – 2 Ebenen – 14 Reifen – Basic BMT-49 | Basic | 2 Lagerebenen | Einfach | 14 Reifen | 1660 mm | 150 kg je Ebene | 1870 x 1650 x 620 mm |
| Reifenwagen – 3 Ebenen – 12 Reifen – Basic BMT-50 | Basic | 3 Lagerebenen | Einfach | 12 Reifen | 1060 mm | 150 kg je Ebene | 1270 x 2150 x 620 mm |
| Reifenwagen – 3 Ebenen – 18 Reifen – Basic BMT-51 | Basic | 3 Lagerebenen | Einfach | 18 Reifen | 1410 mm | 150 kg je Ebene | 1620 x 2150 x 620 mm |
| Reifenwagen – 3 Ebenen – 21 Reifen – Basic BMT-52 | Basic | 3 Lagerebenen | Einfach | 21 Reifen | 1660 mm | 150 kg je Ebene | 1870 x 2150 x 620 mm |
Dokumente zu diesem Produkt
| Technisches Datenblatt | Herunterladen |
|---|
