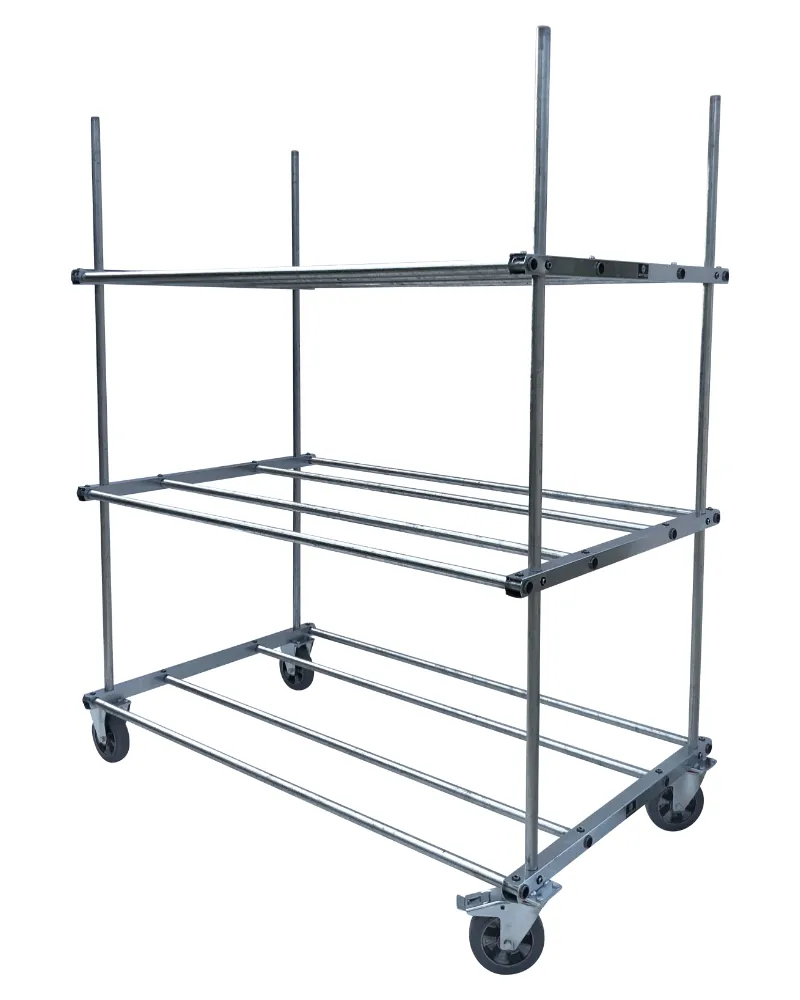

Reifenwagen Doppel 80 – 3 Ebenen – 48 Reifen – Gigant XL
670,00 €
% Regulärer Preis: 712,77 € (6% gespart)
Produktinformationen "Reifenwagen Doppel 80 – 3 Ebenen – 48 Reifen – Gigant XL"
Reifenwagen Doppel 80 – 3 Ebenen – 48 Reifen – Gigant XL

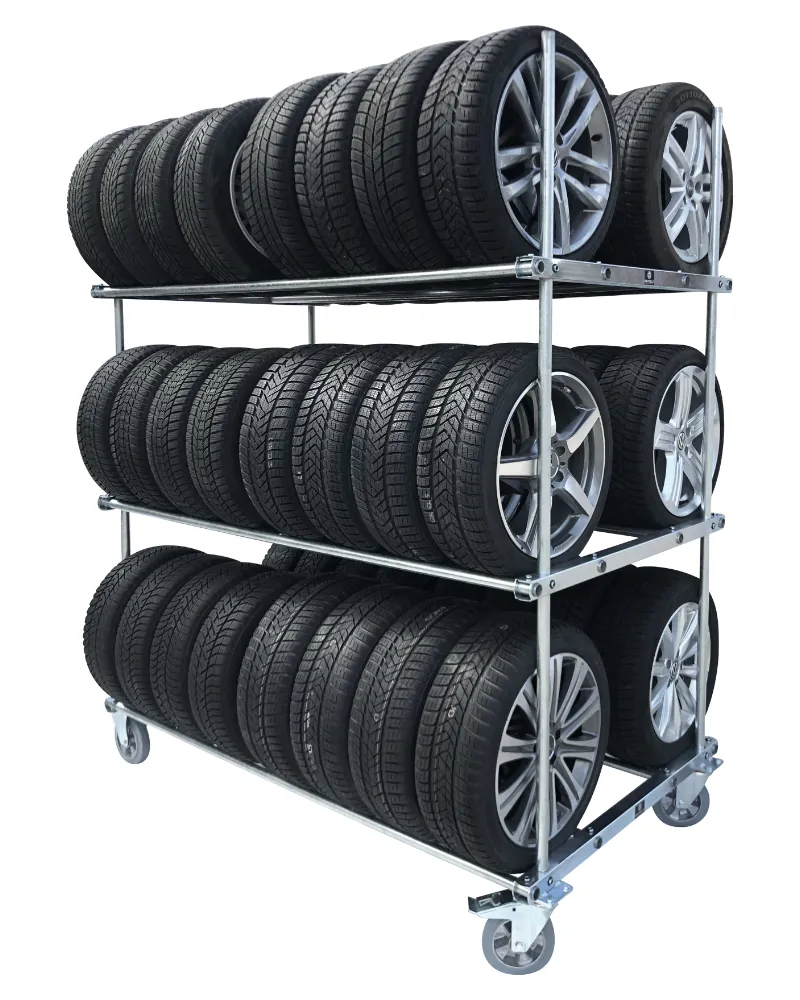

Der verzinkte Reifenwagen der Serie Gigant XL transportiert und puffert bis zu 48 Reifen auf 3 stufenlos einstellbaren Lagerebenen. Zwei Lenkrollen mit Feststeller und zwei Bockrollen ermöglichen spurtreues Rangieren und einen sicheren Stand am Einsatzort.
Einordnung der Serie
Die Gigant XL-Serie kombiniert doppelseitige Reifenlagerung mit 1-Zoll-Rundrohren, 50-mm-Vierkantrohren und 200-mm-Elastik-Vollgummirollen. Gegenüber Profi liegt der wesentliche Fahrwerksunterschied im größeren Rollendurchmesser von 200 statt 160 mm; Gigant XL erhöht zusätzlich den zulässigen Reifendurchmesser von 730 auf 800 mm.
Konstruktion und Fahrwerk
- Komplett verzinkte Stahlkonstruktion
- Rundrohre: Ø 33,7 mm (1 Zoll)
- Vierkantrohre: 50 × 50 × 2 mm
- Rollen: Wicke Elastik-Vollgummi, Ø 200 mm, Kugellager, spurlos
- Serienmäßig 2 Lenkrollen mit Feststeller und 2 Bockrollen
- Stufenlos höhenverstellbare Lagerebenen durch Rohrhalter-Klemmsystem
Technische Daten
- Lagerkapazität: 48 Reifen
- Lagerebenen: 3
- Außenmaße B × H × T: 2150 x 2450 x 1180 mm
- Fachlast: 400 kg je Ebene
- Maximaler Reifendurchmesser: 800 mm bei gegenüberliegender Lagerung
- Eigengewicht: 109 kg
Lieferumfang
Zerlegte Lieferung als Bausatz:
- 4 × Standrohr 2200 mm
- 12 × Querrohr 2000 mm
- 4 × Rohrhalter 1.180 mm für Reifenregal Doppel XL inkl. Schrauben
- 2 × Rohrhalter 1180 mm mit angeschweißten Flanschplatten inkl. Schrauben
- 2 × Wicke Elastik-Vollgummi-Lenkrolle mit Feststeller (spurlos, Ø 200 mm, Kugellager)
- 2 × Wicke Elastik-Vollgummi-Bockrolle (spurlos, Ø 200 mm, Kugellager)
- 16 × M10 Schraube mit Mutter zur Verschraubung der Rollen
- 1 × Aufbauanleitung
Montage und Sicherheit
- Die Lagerebenen lassen sich über das Klemmsystem an unterschiedliche Reifendurchmesser anpassen.
- Aufbau und Betrieb müssen den Montage- und Sicherheitshinweisen des Herstellers entsprechen.
- Abweichende Maße und vier Lenkrollen sind auf Anfrage erhältlich.
Passende Reifenlagerung
Reifen- und Räder-Grundregale anzeigen
Reifen- und Räder-Anbauregale anzeigen
Passende Lösungen: Entdecken Sie Lösungen für die Lagerung von Rädern und Reifen sowie Transportlösungen für Räder und Reifen.
Hersteller: Bertele Metalltechnik GmbH, Bibertal – Made in Germany.
Dokumente zu diesem Produkt
| Technisches Datenblatt | Herunterladen |
|---|
