Wie tief muss ein Reifenregal sein?

Auflageabstand, Einsinktiefe und doppelt tiefe Lagerung auf den tatsächlichen Räderbestand abstimmen

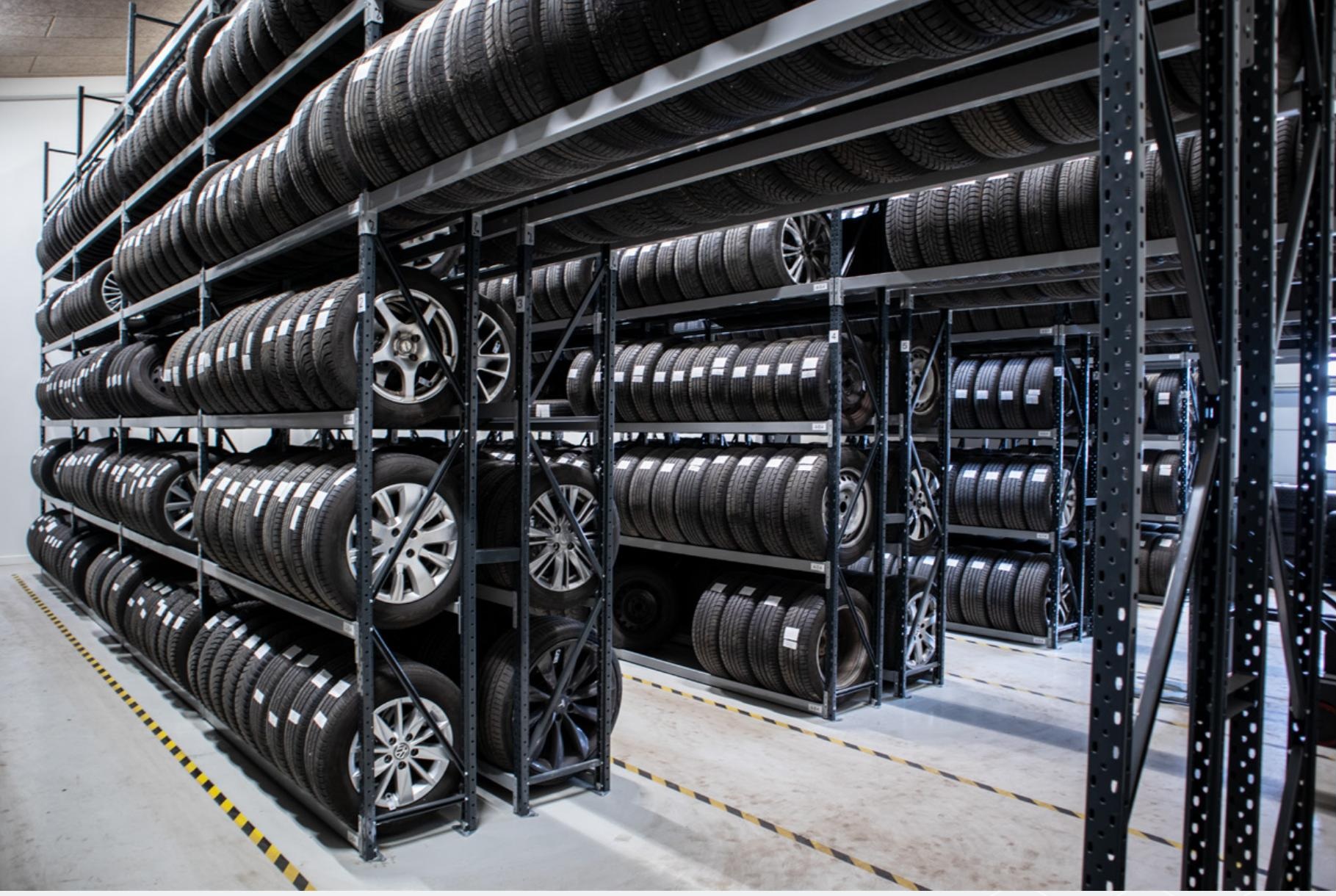

Die funktionale Tiefe des einzelnen Radplatzes und die gesamte Tiefe der Regalzeilen wirken gemeinsam auf Bedienung und Flächennutzung.

Die Tiefe eines Reifenregals ist kein pauschales Produktmaß. Sie entsteht aus mehreren aufeinander abgestimmten Abständen: dem Abstand der beiden Auflagen unter einem Rad, der Lage der vorderen und – bei doppelt tiefer Lagerung – der hinteren Lagerposition sowie dem Raum, den das Rad beim Ein- und Auslagern tatsächlich benötigt.

Ist der Abstand der Auflagen zu klein, steht das Rad zwar hoch, wird aber unter Umständen nicht ausreichend geführt. Ist er zu groß, sinkt das Rad tief ein und lässt sich schwerer greifen. Bei doppelt tiefer Lagerung kommt eine zweite Aufgabe hinzu: Das hintere Rad muss sicher stehen und sich kontrolliert über die Zwischenposition nach vorn holen lassen.

Der Raddurchmesser wirkt in zwei Richtungen

Für die stehende Räderlagerung ist der Außendurchmesser des vollständigen Rades maßgeblich – nicht die Zollgröße der Felge allein. Vertikal bestimmt er die notwendige lichte Fachhöhe. In der Tiefe entscheidet er, wie weit ein Rad zwischen zwei Auflagen einsinkt und welche Abstände zwischen vorderer und hinterer Lagerposition funktionieren.

Die vertikale Auslegung behandeln wir getrennt im Beitrag „Wie hoch muss ein Reifenregalfach sein?“. Hier geht es ausschließlich um die Tiefenrichtung.

Was bedeutet Regaltiefe überhaupt?

Bei einem Reifenregal können mit „Tiefe“ verschiedene Maße gemeint sein:

• die gesamte äußere Tiefe des Regalrahmens,
• der Abstand der beiden Auflagen innerhalb einer Lagerposition,
• der Achsabstand zwischen vorderer und hinterer Lagerposition,
• die nutzbare Tiefe für ein oder zwei hintereinander stehende Räder,
• die Verkehrs- oder Gangbreite vor dem Regal.

Diese Maße dürfen nicht vermischt werden. Für die Funktion des Radplatzes sind vor allem der Auflageabstand innerhalb eines Tragbalkenpaares und bei doppelt tiefer Lagerung der Achsabstand beider Lagerpositionen entscheidend. Für die Flächenplanung zählt anschließend die gesamte Außenabmessung des Regals.

Auflageabstand und Einsinktiefe gehören zusammen

Ein stehendes Rad liegt auf zwei Tragbalken oder Auflagerohren. Die Auflagen berühren den Reifen seitlich unterhalb seiner Radmitte. Je weiter diese Auflagen auseinanderliegen, desto tiefer sinkt das Rad zwischen ihnen ein.

Ein kleinerer Abstand hält dasselbe Rad höher. Ein größerer Abstand lässt es tiefer sitzen. Die geometrische Wirkung ist eindeutig, die konkrete Ausführung hängt aber auch von Reifenform, Profilquerschnitt und Geometrie der Auflagen ab.

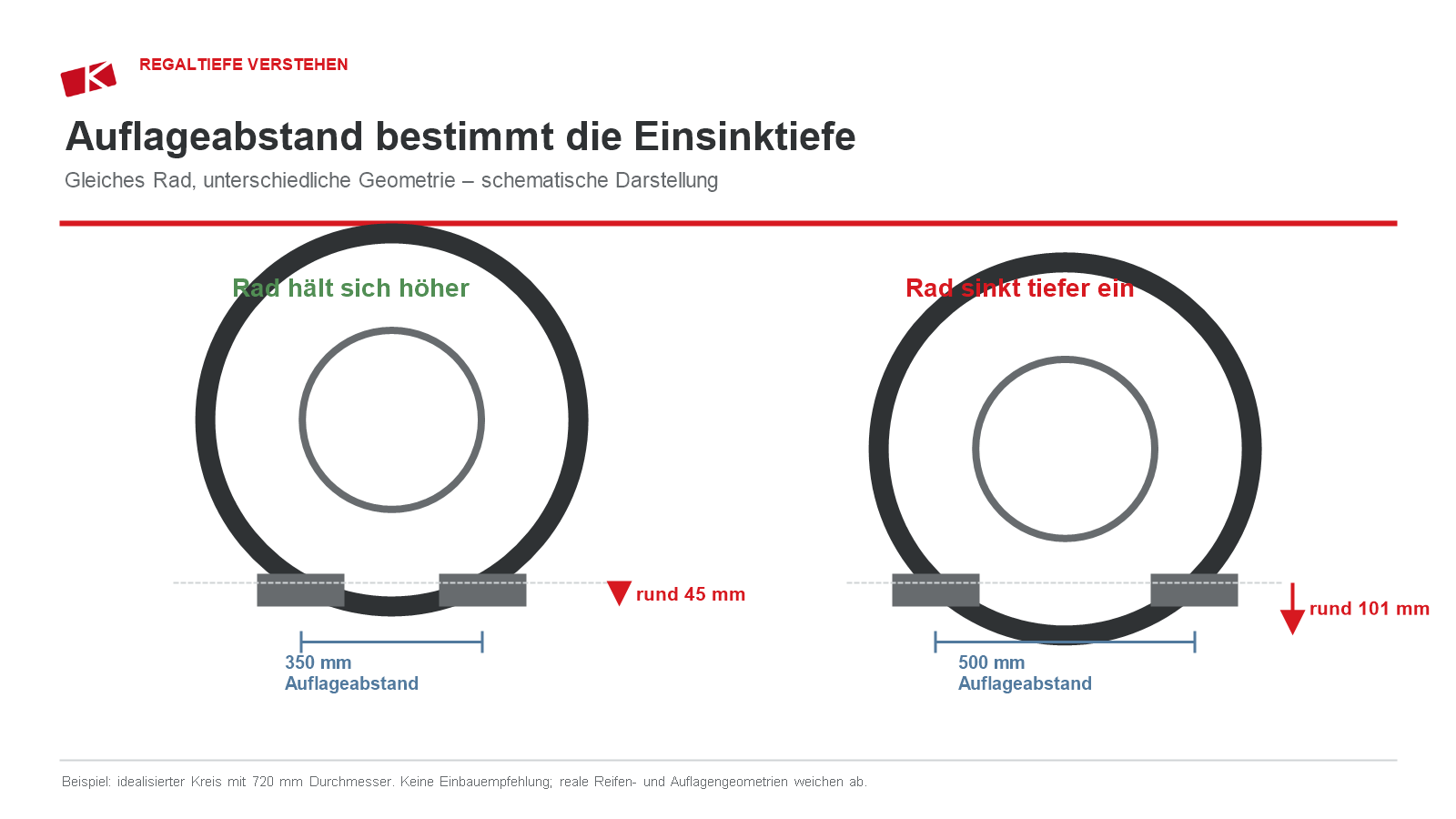

Dasselbe idealisierte Rad sinkt bei größerem Auflageabstand deutlich tiefer ein. Die Zahlen veranschaulichen nur die Geometrie und sind keine Einbauempfehlung.

Warum zu tiefes Einsinken ungünstig ist

• Die Greifkante des Rades liegt niedriger.
• Das Rad muss beim Entnehmen weiter angehoben werden.
• Die Handhabung wird besonders auf ungünstigen Arbeitshöhen anstrengender.
• Beim Hervorholen eines hinteren Rades kann es in einer Zwischenposition erneut tief einsinken.
• Die seitlich beziehungsweise quer auf die Auflagen wirkenden Kraftanteile nehmen zu.

Ein größerer Auflageabstand ist deshalb nicht automatisch besser, nur weil er größere Räder aufnehmen kann. Umgekehrt darf der Abstand nicht so knapp sein, dass Räder instabil stehen oder außerhalb der vorgesehenen Kontaktzonen aufliegen. Gesucht wird der passende Bereich für den tatsächlich vorhandenen Rädermix.

Ein Rechenbeispiel zur Geometrie

Für einen idealisierten Kreis mit 720 Millimetern Durchmesser ergibt sich rein geometrisch:

Das Beispiel veranschaulicht nur die geometrische Tendenz. Ein realer Reifen ist kein starrer Kreis, und ein Tragbalken ist kein punktförmiges Lager. Reifenbreite, Profilkontur, Verformung und Auflagengeometrie verändern das tatsächliche Verhalten. Die Werte sind daher keine Einbauempfehlung, sondern eine verständliche Darstellung des Zusammenhangs.

Sicherer Stand und ergonomische Entnahme sind ein Zielkonflikt

Ein gut ausgelegter Radplatz erfüllt mehrere Anforderungen gleichzeitig:

1. Das Rad steht stabil und kann nicht unbeabsichtigt aus seiner Position rollen.
2. Es sinkt nur so tief ein, dass es sich noch gut greifen und bewegen lässt.
3. Die Auflagen werden innerhalb ihrer konstruktiv vorgesehenen Richtung belastet.
4. Unterschiedliche Durchmesser des realen Bestands bleiben beherrschbar.
5. Die Anlage verschenkt nicht unnötig Tiefe.

Deshalb genügt es nicht, nur ein Maximalrad in eine Zeichnung einzusetzen. Auch kleinere, häufige Räder müssen auf derselben Geometrie sinnvoll stehen. Ein Regal, das für einen seltenen großen Ausreißer pauschal sehr tief ausgelegt wird, kann für den häufigen kleineren Bestand ergonomisch ungünstig sein.

Querkräfte und Profilverformung sachlich einordnen

Die Gewichtskraft eines Rades wird an zwei Kontaktstellen in die Auflagen eingeleitet. Mit zunehmendem Abstand der Auflagen verlaufen die Kontaktkräfte flacher. Dadurch wächst der seitlich wirkende Anteil der Kraft, den Profil, Verbindung und Rahmen aufnehmen müssen.

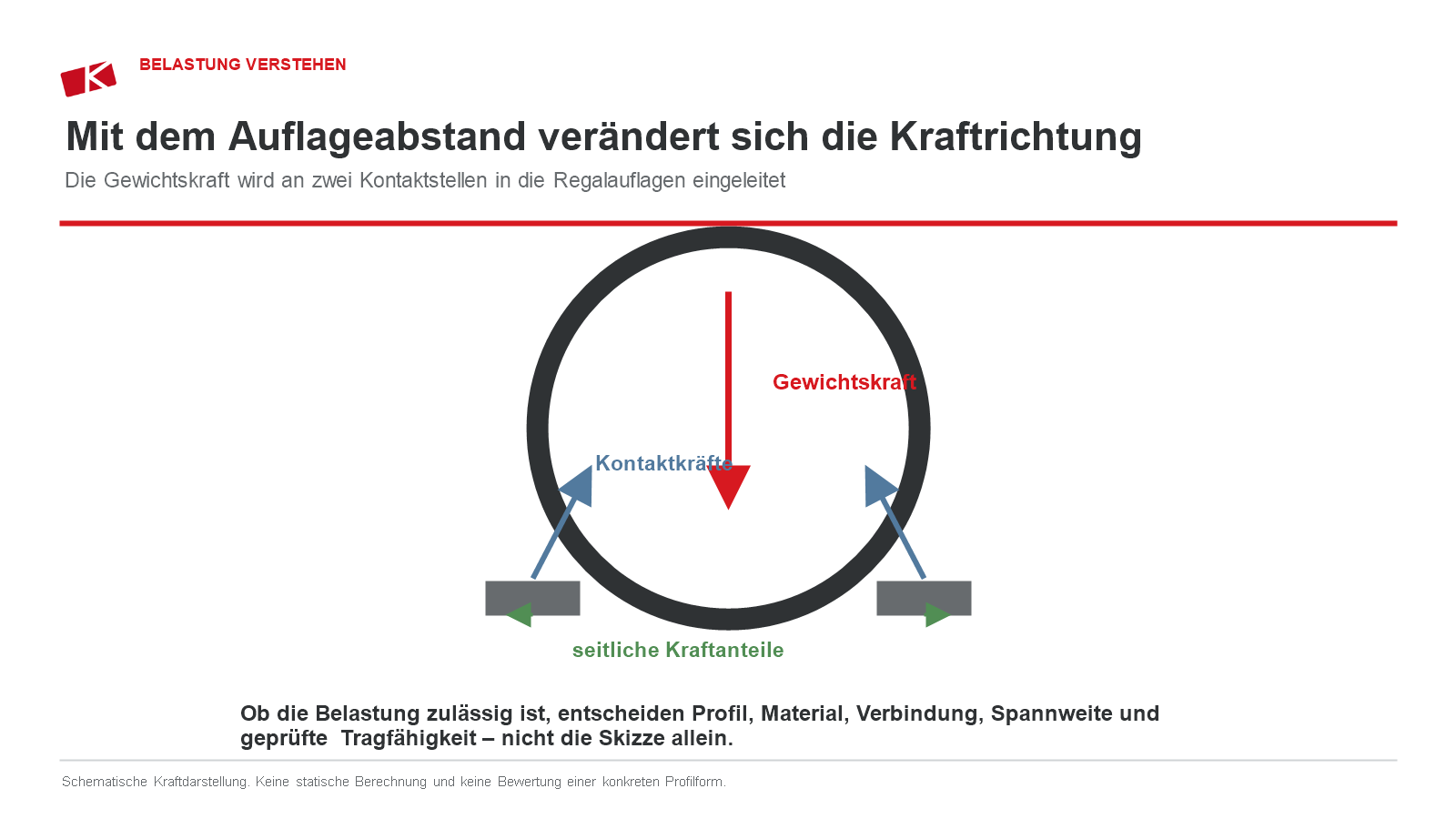

Die Skizze erklärt nur die Kraftrichtungen. Ob eine konkrete Konstruktion zulässig ist, ergibt sich aus geprüften Systemdaten und Statik.

Ob diese Belastung unkritisch ist, lässt sich nicht allein aus einem Foto oder aus der äußeren Form eines Balkens beurteilen. Dafür sind Querschnitt, Material, Wandstärke, Verbindung, Spannweite und die geprüfte Tragfähigkeit des Systems maßgeblich.

Elastische Verformung bedeutet: Das Bauteil gibt unter Last nach und kehrt nach Entlastung in seine Ausgangsform zurück. Bei einer plastischen Verformung bleibt es nach der Entlastung dauerhaft verformt. Das ist ein Warnsignal und muss fachlich geprüft werden.

Für die Regalplanung folgt daraus keine pauschale Bewertung einzelner Profilformen. Entscheidend ist, dass Auflageabstand, Tragfähigkeit und vorgesehener Räderbestand zur geprüften Konstruktion passen.

Doppelt tiefe Lagerung: zwei Lagerpositionen als ein System planen

Bei doppelt tiefer Lagerung stehen zwei Räder vorn und zwei dahinter. Dadurch verdoppelt sich die Zahl der Lagerpositionen je Feldbreite, ohne dass ein zweiter Kommissioniergang benötigt wird. Wie sich Flächennutzung und Zugriff unterscheiden, erläutert der Beitrag „Reifen und Räder einfach oder doppelt tief lagern?“.

Konstruktiv reicht es nicht, zwei identische Auflagepaare beliebig hintereinanderzustellen. Gemeinsam festzulegen sind:

• Auflageabstand der vorderen und der hinteren Lagerposition,
• Achsabstand zwischen beiden Positionen,
• Länge beziehungsweise Geometrie des Distanzstücks oder Spacers,
• größter und häufigster Raddurchmesser,
• Bewegungsweg beim Vorholen der hinteren Räder,
• gegebenenfalls das eingesetzte Bediengerät oder der Reifenrechen.

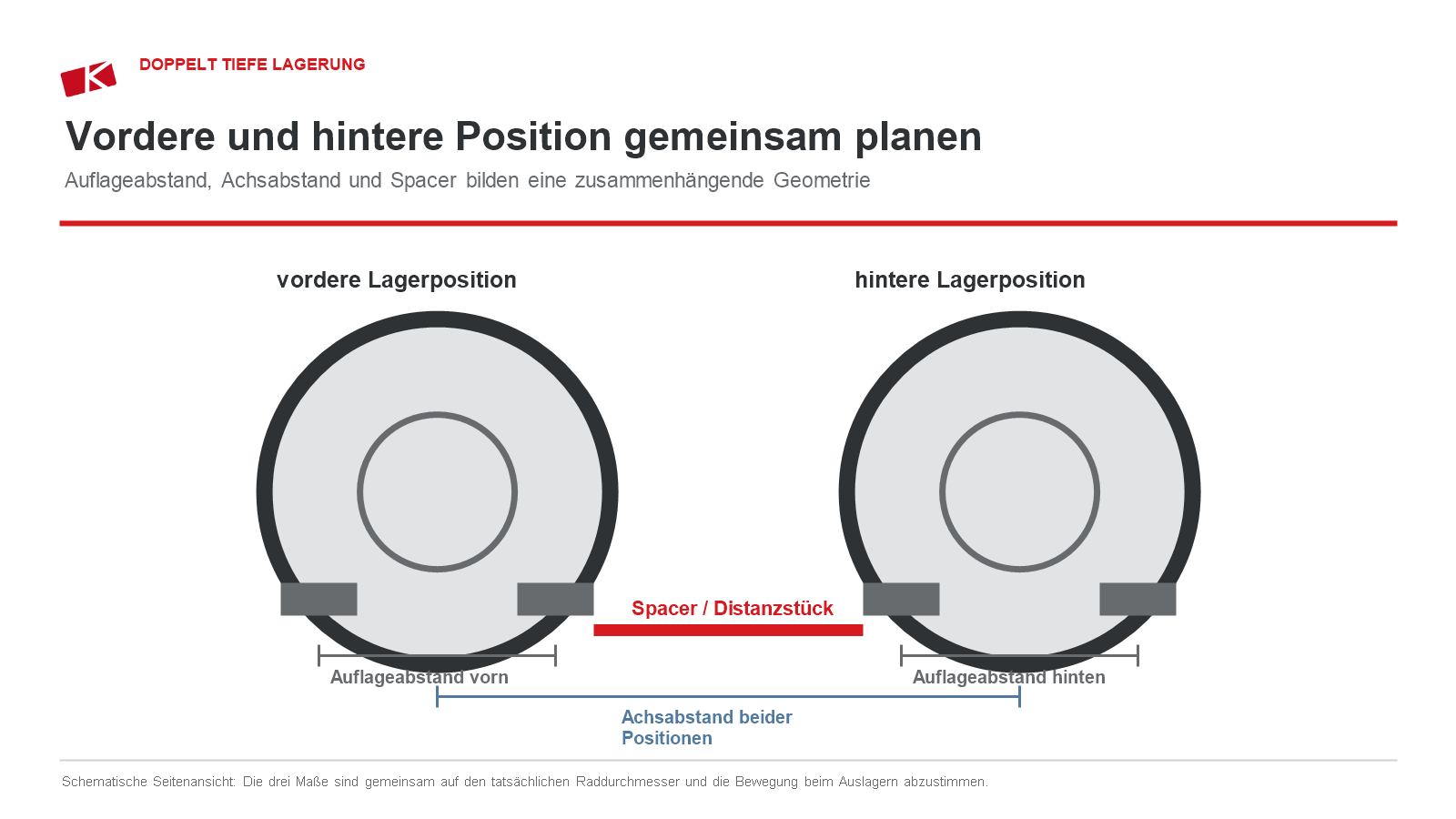

Auflageabstände, Achsabstand und Distanzstück bilden eine zusammenhängende Geometrie.

Die Zwischenposition wird häufig übersehen

Beim Auslagern eines hinteren Rades wird es zunächst nach vorn gerollt oder gezogen. Für einen kurzen Moment befindet es sich zwischen seiner hinteren Lagerposition und der vorderen Entnahmeposition. Genau dort kann eine schlecht abgestimmte Geometrie dazu führen, dass das Rad stark absinkt, verkantet oder unnötig angehoben werden muss.

Eine gute Planung betrachtet deshalb drei Zustände: die sichere vordere Lagerposition, die sichere hintere Lagerposition und die kontrollierte Zwischenposition während der Bewegung. Die eigentliche Königsdisziplin besteht darin, Auflageabstände und Achsabstand so aufeinander abzustimmen, dass das Rad in allen drei Situationen sicher geführt wird und trotzdem gut beweglich bleibt.

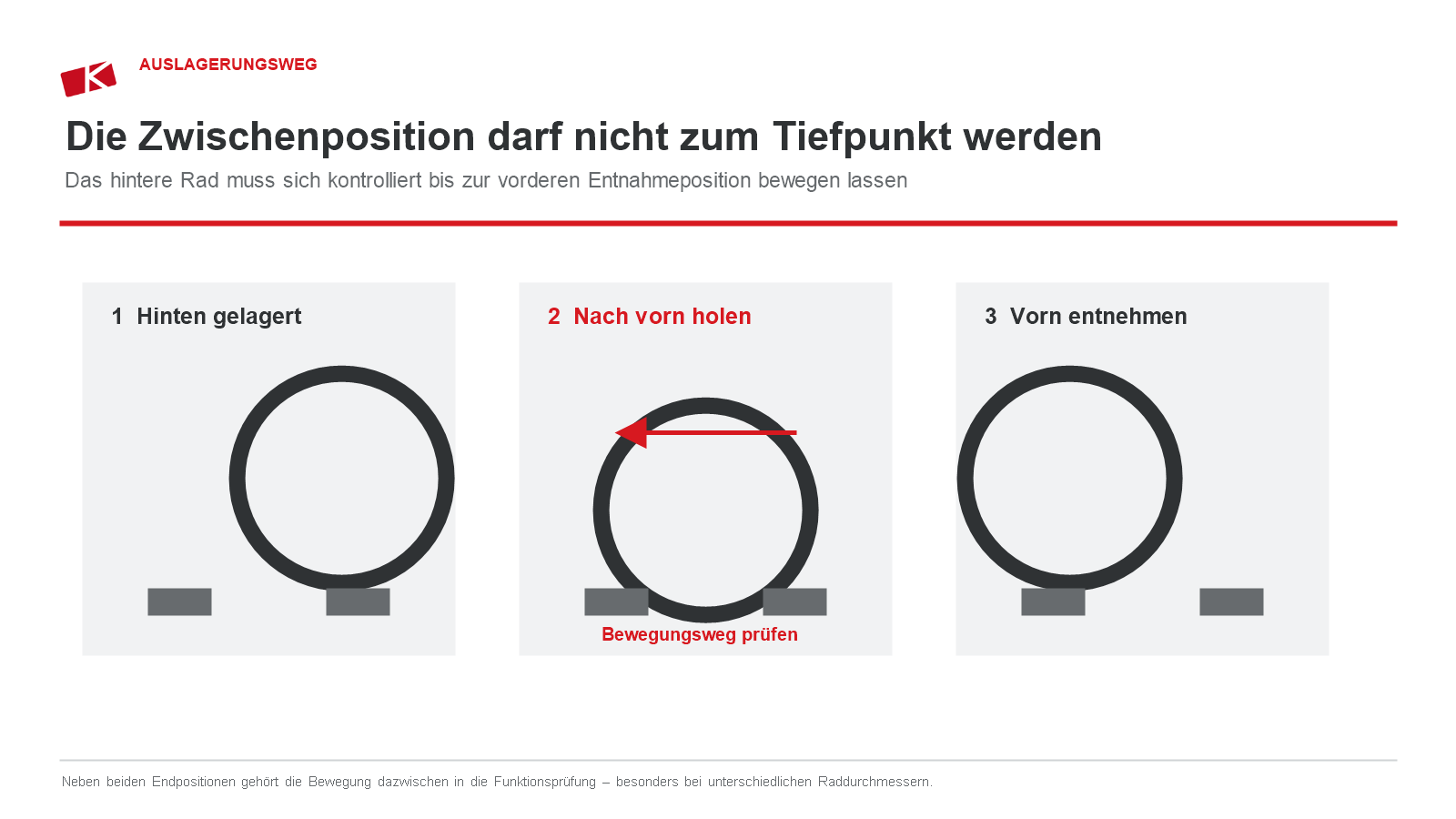

Nicht nur die beiden Lagerplätze, sondern auch die Bewegung dazwischen muss mit unterschiedlichen Raddurchmessern funktionieren.

Der Spacer ist kein beliebiges Zwischenstück

Bei modularen Systemen verbindet ein Distanzstück die vordere und hintere Regalebene oder definiert ihren Abstand. Seine Länge wirkt unmittelbar auf die nutzbare Regaltiefe.

Ein zu großer Abstand verbraucht Fläche und kann die Bewegung zwischen beiden Positionen erschweren. Ein zu kleiner Abstand kann dazu führen, dass größere Räder nicht sauber stehen oder sich vordere und hintere Räder gegenseitig behindern. Der richtige Spacer wird deshalb nicht allein nach einer allgemeinen Standardtiefe gewählt, sondern zusammen mit den vorgesehenen Raddurchmessern und dem Auflageabstand.

Warum wenige Zentimeter im Grundriss viel bewirken können

In einem einzelnen Regal wirkt eine unnötige Tiefenreserve harmlos. In einem Lager mit mehreren Regalzeilen summiert sie sich jedoch. Jede Zeile beansprucht zusätzliche Fläche, während Verkehrs- und Kommissioniergänge trotzdem ausreichend breit bleiben müssen. In Bestandsgebäuden kann die Summe weniger Zentimeter darüber entscheiden, ob eine weitere Regalreihe passt und damit die erreichbare Gesamtkapazität deutlich steigt.

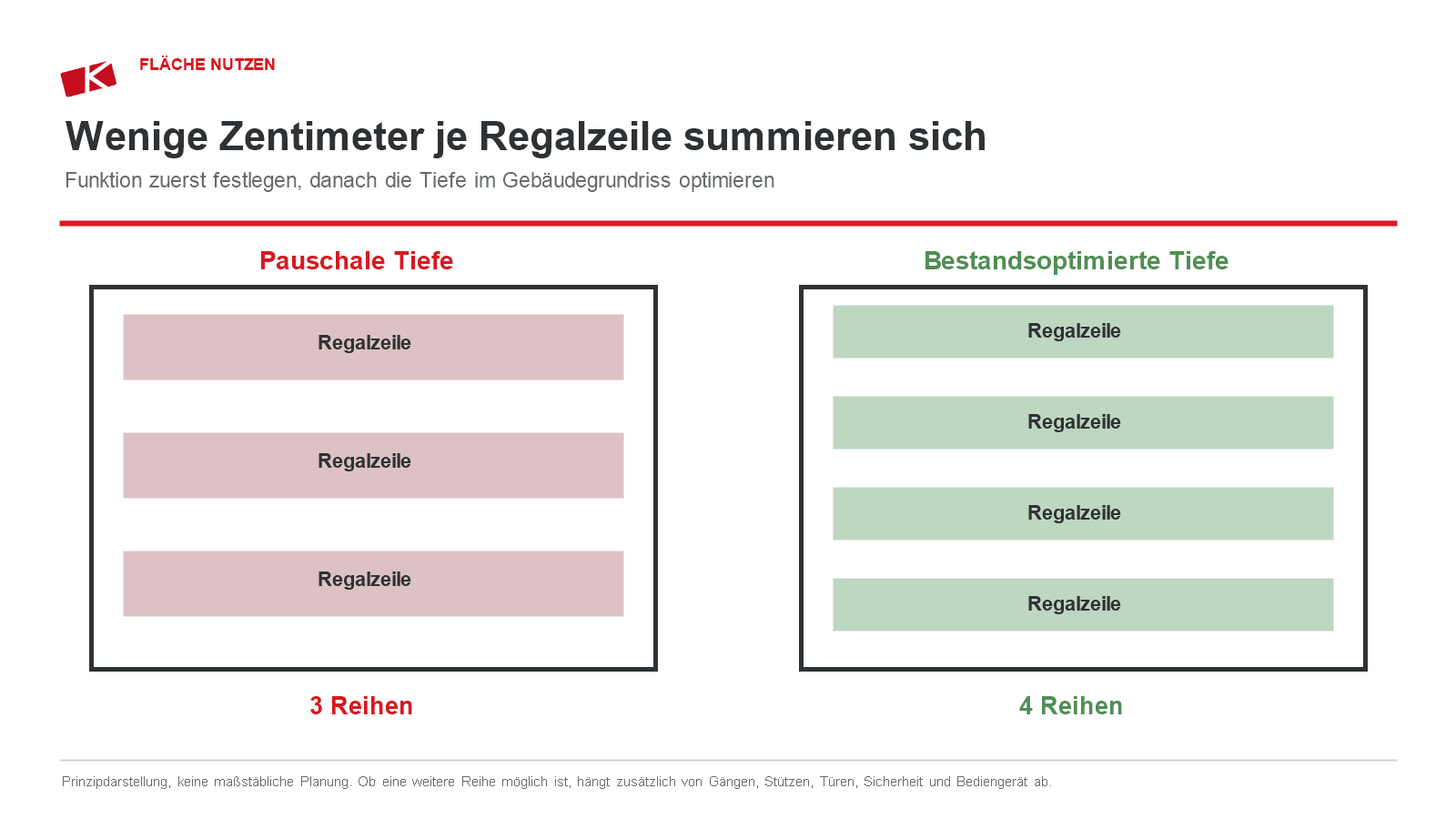

Prinzipdarstellung: Erst die funktionale Tiefe festlegen, dann Regalzeilen und Gänge im konkreten Gebäude optimieren.

Die schlankste mögliche Anlage ist trotzdem nicht automatisch die beste. Die Tiefe muss erst funktional passen und anschließend im Grundriss optimiert werden. Maßgeblich ist die Gesamtwirkung aus Lagerkapazität, sicherer Bedienung, Gangbreite und Arbeitsablauf.

So wird die passende Regaltiefe ermittelt

1. Räderbestand auswerten

Am besten werden die vollständigen Reifendimensionen aus dem Räderhotel- oder Lagerverwaltungssystem anonymisiert ausgeleitet. Vorder- und Hinterachse sowie Sommer- und Winterbereifung sollten getrennt erfasst werden.

2. Außendurchmesser bestimmen

Aus der vollständigen Reifendimension lässt sich ein theoretischer Außendurchmesser berechnen. Herstellermaße oder Stichprobenmessungen helfen, die Rechenwerte zu plausibilisieren. Felgendurchmesser allein genügen nicht.

3. Häufigkeitsklassen statt nur des Maximums bilden

Wichtig ist nicht nur das größte vorhandene Rad. Die Verteilung zeigt, welche Dimensionen häufig vorkommen und welche seltene Ausreißer sind. Für große Sonderfälle kann ein begrenzter eigener Bereich sinnvoller sein als eine überdimensionierte Gesamtanlage.

4. Geometrie praktisch prüfen

Auflageabstand, Einsinktiefe und – bei doppelt tiefer Lagerung – die Zwischenposition sollten mit repräsentativen Rädern oder belastbaren Systemunterlagen geprüft werden. Bei Bediengeräten gehört auch die Übergabegeometrie in diesen Test.

5. Zukunfts- und Handlingreserve ergänzen

Der aktuelle Bestand bleibt die wichtigste Grundlage. Gleichzeitig sollte die Planung absehbare Verschiebungen und eine angemessene Reserve berücksichtigen, ohne pauschal überall die größte denkbare Tiefe vorzusehen.

6. Erst dann den Raum optimieren

Wenn die funktionale Tiefe feststeht, werden Regalreihen, Gänge, Stützen, Türen und andere Einbauten im Grundriss aufeinander abgestimmt. So entsteht keine theoretisch kompakte Anlage, die im Alltag schlecht bedienbar ist.

Häufige Fehler bei der Planung

• Die gesamte Regaltiefe mit dem Auflageabstand verwechseln.
• Nur nach Felgendurchmesser statt nach vollständigem Raddurchmesser planen.
• Ein einzelnes Maximalrad zum Maßstab für den gesamten Lagerbestand machen.
• Kleine, häufige Räder bei einem großen Auflageabstand zu tief einsinken lassen.
• Bei doppelt tiefer Lagerung nur vordere und hintere Endposition betrachten, nicht aber die Zwischenposition.
• Distanzstück oder Spacer unabhängig von Raddurchmesser und Auflageabstand auswählen.
• Äußere Regalabmessungen optimieren, bevor die funktionale Geometrie geklärt ist.
• Profiltragfähigkeit aus der Form oder aus Fotos ableiten, statt geprüfte Systemdaten zu verwenden.
• Gangbreite und Bediengerät erst nach der Tiefenplanung berücksichtigen.
• Mit pauschalen Standardmaßen planen, ohne den tatsächlichen Bestand zu analysieren.

Checkliste vor der Festlegung

• Liegen vollständige Reifendimensionen des tatsächlichen Bestands vor?
• Sind Sommer-/Winterräder und Vorder-/Hinterachse getrennt erfasst?
• Ist die Durchmesserverteilung einschließlich seltener Ausreißer bekannt?
• Wurde die Einsinktiefe für große und kleine repräsentative Räder geprüft?
• Bleiben häufige Räder gut greifbar und ergonomisch entnehmbar?
• Passt die Tragfähigkeit der Auflagen zur vorgesehenen Belastung und Geometrie?
• Sind bei doppelt tiefer Lagerung beide Positionen und die Zwischenposition geprüft?
• Ist der Spacer auf Raddurchmesser und Achsabstand abgestimmt?
• Passen Regaltiefe, Gangbreite und Bediengerät zusammen?
• Bleibt eine begründete Zukunftsreserve, ohne unnötig Fläche zu verschenken?

Geeignete Systeme finden Sie in der Kategorie Reifen und Räder stehend lagern. Die grundsätzliche Planung von Raum, Kapazität und Arbeitsabläufen fasst unser Beitrag „Räderlager richtig planen“ zusammen.
