VARIOfit von Cordes – Reifen bewegen und geordnet lagern
VARIOfit verbindet Transportgeräte mit passender Lagertechnik. Bei Kinesto konzentrieren wir uns auf Lösungen für Reifen, Kompletträder und die Wege zwischen Lager und Arbeitsplatz – vom manuellen Reifenstapeltransport bis zum modularen Reifenregal.
Reifenkarren für unterschiedliche Arbeitsabläufe
Niedrige und hohe Reifenkarren, Ausführungen mit Stützrädern und Modelle mit Teleskopauszug bieten unterschiedliche Ansätze für die Aufnahme und das Bewegen von Reifenstapeln. Bereifung, Rahmenausführung, Raddurchmesser und Traglast müssen zum Einsatz passen. Die technischen Grenzen der konkreten Variante bleiben maßgeblich.
Reifenwagen und Regale als abgestimmtes System
Stationäre Reifenregale und mobile Reifenwagen mit zwei Lagerebenen helfen, Räder geordnet bereitzustellen. Passende Zusatzetagen, Schiebe- und Ziehbügel, Verbindungsrohre, Kantenschutz und Kunststofffüße ergänzen das System. Zubehör wird nach dem konkreten Grundgestell und der vorgesehenen Konfiguration ausgewählt – nicht allein nach der gemeinsamen Marke.
Die passende VARIOfit-Lösung auswählen
- Reifenservice und Werkstatt: Reifenstapel zwischen Lagerplatz und Arbeitsplatz bewegen.
- Autohaus und Räderhotel: Kompletträder geordnet lagern und für Arbeitsaufträge bereitstellen.
- Systemergänzung: Kompatible Zubehörteile passend zu Regal, Wagen und Radabmessungen zusammenstellen.
Kinesto betrachtet Lagerung und Handling gemeinsam
Wir vergleichen vorhandene Radgrößen, Lasten, Fahrwege und die gewünschte Arbeitsweise. Daraus leiten wir geeignete Bauformen und sinnvolle Ergänzungen ab. Technische Daten und Lieferumfang finden Sie bei der jeweiligen Ausführung; offene Konfigurationsfragen klären wir vor der Bestellung.
Entdecken Sie unsere Bereiche Räder und Reifen transportieren und Räder und Reifen lagern.
Welche VARIOfit-Lösung passt zu Ihrem Betrieb?
Ob Reifenkarre, mobiler Reifenwagen oder stationäres Regal: Wir unterstützen Sie dabei, die passende Ausführung und das zugehörige Zubehör für Ihren Räderbestand und Ihre Arbeitsabläufe auszuwählen.

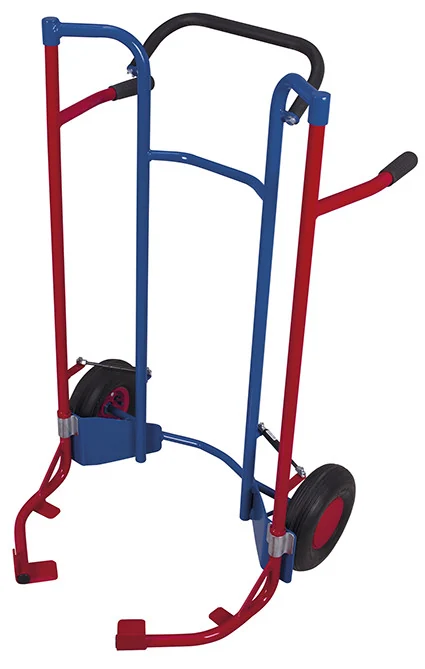

Reifenkarre niedrig in 6 Varianten
Die niedrige Reifenkarre nimmt komplette Reifenstapel direkt vom Boden auf und bringt sie zwischen Lagerplatz und Arbeitsplatz. Ihre kompakte Rahmenhöhe von 1.165 mm passt zu Betrieben, die eine niedrige Bauform für das tägliche Reifenhandling suchen. Diese Variante besitzt Luftbereifung und die Oberflächenausführung Enzianblau RAL 5010 – pulverbeschichtet. Sie ist für Raddurchmesser von 540 bis 820 mm und eine maximale Last von 200 kg vorgesehen. Vorteile im Reifenhandling Verstärkte Aufnahmearme für die direkte Aufnahme des Reifenstapels. Hebelsystem mit Gasdruckfedern sowie Offenhalte- und Klemmfunktion. Großer Schiebebügel mit weichem Kunststoffgriffüberzug für kontrolliertes Rangieren. Zwei Radschutzbleche und Präzisions-Rillenkugellager an den Laufrädern. Luftbereifte Laufräder auf Stahlfelgen; den zum Einsatz passenden Fülldruck gemäß Herstelleranleitung beachten. Technische Daten dieser Ausführung Herstellerartikelnummer: sk-710.302 Geeigneter Raddurchmesser: 540–820 mm Maximale Traglast: 200 kg Außenmaße (Breite × Tiefe × Höhe): 705 × 660 × 1.165 mm Eigengewicht: 19 kg Laufräder: Luftbereifung, Ø 260 × 85 mm Felgen: Stahlfelgen mit Präzisions-Rillenkugellagern Rahmenoberfläche: Enzianblau RAL 5010 – pulverbeschichtet Bewegliche Holme und Pedale: RAL 3000 feuerrot pulverbeschichtet Lieferumfang und Einsatzgrenzen Eine Reifenkarre in der beschriebenen Rahmen- und Bereifungsausführung. Aufnahme- und Griffsystem mit Gasdruckfedern sowie zwei Radschutzbleche. Reifen und Kompletträder sind nicht Bestandteil des Artikels. Die Traglast darf auch bei kleinen oder unterschiedlich hohen Reifenstapeln nicht überschritten werden. Die Reifenkarre ist ein Transportgerät, keine Personenaufstiegshilfe und kein Ersatz für einen freigegebenen stationären Lagerplatz. Passende Ergänzungen und Auswahl Nach dem Transport lassen sich Räder im Reifenregal mit zwei Lagerebenen stehend lagern oder im Reifenwagen mit zwei Lagerebenen für den nächsten Arbeitsgang bereitstellen. Diese Produkte ergänzen den Lagerablauf; sie sind kein Anbauzubehör für die Reifenkarre. Weitere Transportgeräte und sinnvolle Ergänzungen finden Sie im Bereich Räder und Reifen transportieren. Für unterschiedliche Einsatzbedingungen stehen innerhalb dieser VARIOfit-Familie die tatsächlich angebotenen Bereifungs- und Oberflächenausführungen zur Wahl. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

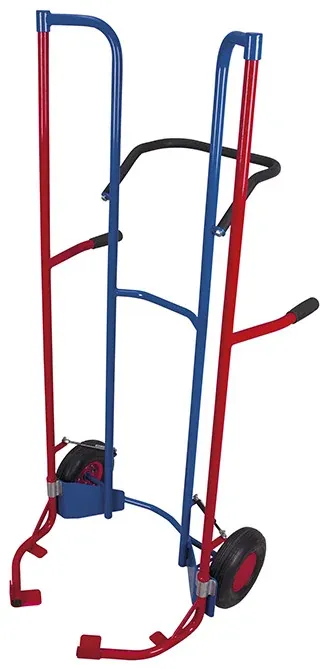

Reifenkarre hoch in 6 Varianten
Die hohe Reifenkarre ist für das Aufnehmen, Verfahren und Abstellen kompletter Reifenstapel im Autohaus, Reifenservice und Räderlager ausgelegt. Der 1.600 mm hohe Rahmen bietet eine andere Bauhöhe als die niedrige Ausführung; die zulässige Traglast bleibt bei 200 kg. Diese Variante besitzt Luftbereifung und die Oberflächenausführung Enzianblau RAL 5010 – pulverbeschichtet. Sie ist für Raddurchmesser von 540 bis 820 mm und eine maximale Last von 200 kg vorgesehen. Vorteile im Reifenhandling Verstärkte Aufnahmearme für die direkte Aufnahme des Reifenstapels. Hebelsystem mit Gasdruckfedern sowie Offenhalte- und Klemmfunktion. Großer Schiebebügel mit weichem Kunststoffgriffüberzug für kontrolliertes Rangieren. Zwei Radschutzbleche und Präzisions-Rillenkugellager an den Laufrädern. Luftbereifte Laufräder auf Stahlfelgen; den zum Einsatz passenden Fülldruck gemäß Herstelleranleitung beachten. Technische Daten dieser Ausführung Herstellerartikelnummer: sk-710.300 Geeigneter Raddurchmesser: 540–820 mm Maximale Traglast: 200 kg Außenmaße (Breite × Tiefe × Höhe): 705 × 740 × 1.600 mm Eigengewicht: 22 kg Laufräder: Luftbereifung, Ø 260 × 85 mm Felgen: Stahlfelgen mit Präzisions-Rillenkugellagern Rahmenoberfläche: Enzianblau RAL 5010 – pulverbeschichtet Bewegliche Holme und Pedale: RAL 3000 feuerrot pulverbeschichtet Lieferumfang und Einsatzgrenzen Eine Reifenkarre in der beschriebenen Rahmen- und Bereifungsausführung. Aufnahme- und Griffsystem mit Gasdruckfedern sowie zwei Radschutzbleche. Reifen und Kompletträder sind nicht Bestandteil des Artikels. Die Traglast darf auch bei kleinen oder unterschiedlich hohen Reifenstapeln nicht überschritten werden. Die Reifenkarre ist ein Transportgerät, keine Personenaufstiegshilfe und kein Ersatz für einen freigegebenen stationären Lagerplatz. Passende Ergänzungen und Auswahl Nach dem Transport lassen sich Räder im Reifenregal mit zwei Lagerebenen stehend lagern oder im Reifenwagen mit zwei Lagerebenen für den nächsten Arbeitsgang bereitstellen. Diese Produkte ergänzen den Lagerablauf; sie sind kein Anbauzubehör für die Reifenkarre. Weitere Transportgeräte und sinnvolle Ergänzungen finden Sie im Bereich Räder und Reifen transportieren. Für unterschiedliche Einsatzbedingungen stehen innerhalb dieser VARIOfit-Familie die tatsächlich angebotenen Bereifungs- und Oberflächenausführungen zur Wahl. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

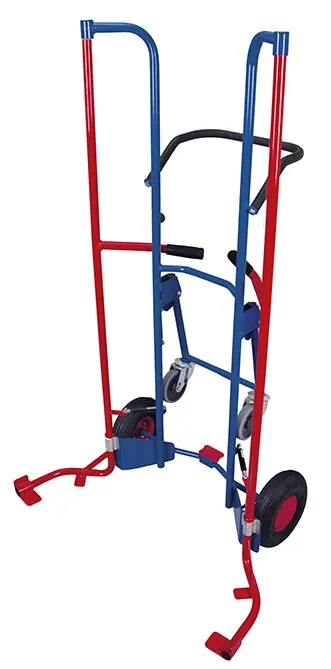

Reifenkarre mit zwei Stützrädern in 4 Varianten
Die Reifenkarre mit zwei ausklappbaren Stützrädern unterstützt den Transport nach der Lastaufnahme. Die zusätzlichen Lenkrollen tragen zur Führung der beladenen Karre bei, während der große Schiebebügel und die abrutschsicheren Pedale die Bedienung erleichtern. Diese Variante besitzt Luftbereifung und die Oberflächenausführung Enzianblau RAL 5010 – pulverbeschichtet. Sie ist für Raddurchmesser von 540 bis 820 mm und eine maximale Last von 200 kg vorgesehen. Vorteile im Reifenhandling Verstärkte Aufnahmearme für die direkte Aufnahme des Reifenstapels. Hebelsystem mit Gasdruckfedern sowie Offenhalte- und Klemmfunktion. Großer Schiebebügel mit weichem Kunststoffgriffüberzug für kontrolliertes Rangieren. Zwei Radschutzbleche und Präzisions-Rillenkugellager an den Laufrädern. Luftbereifte Laufräder auf Stahlfelgen; den zum Einsatz passenden Fülldruck gemäß Herstelleranleitung beachten. Zwei ausklappbare Stützlenkrollen aus grauem, spurlosen thermoplastischen Gummi. Je ein abrutschsicheres Pedal an Achse und Stützrad. Technische Daten dieser Ausführung Herstellerartikelnummer: sk-710.304 Geeigneter Raddurchmesser: 540–820 mm Maximale Traglast: 200 kg Außenmaße (Breite × Tiefe × Höhe): 705 × 740 × 1.600 mm Eigengewicht: 26 kg Laufräder: Luftbereifung, Ø 260 × 85 mm Felgen: Stahlfelgen mit Präzisions-Rillenkugellagern Rahmenoberfläche: Enzianblau RAL 5010 – pulverbeschichtet Bewegliche Holme und Pedale: RAL 3000 feuerrot pulverbeschichtet Stützräder: zwei Lenkrollen, Ø 125 mm, thermoplastisches Gummi, Kunststofffelgen, Präzisions-Rillenkugellager Lieferumfang und Einsatzgrenzen Eine Reifenkarre in der beschriebenen Rahmen- und Bereifungsausführung. Aufnahme- und Griffsystem mit Gasdruckfedern sowie zwei Radschutzbleche. Zwei ausklappbare Stützlenkrollen und die beschriebenen Pedale. Reifen und Kompletträder sind nicht Bestandteil des Artikels. Die Traglast darf auch bei kleinen oder unterschiedlich hohen Reifenstapeln nicht überschritten werden. Die Reifenkarre ist ein Transportgerät, keine Personenaufstiegshilfe und kein Ersatz für einen freigegebenen stationären Lagerplatz. Passende Ergänzungen und Auswahl Nach dem Transport lassen sich Räder im Reifenregal mit zwei Lagerebenen stehend lagern oder im Reifenwagen mit zwei Lagerebenen für den nächsten Arbeitsgang bereitstellen. Diese Produkte ergänzen den Lagerablauf; sie sind kein Anbauzubehör für die Reifenkarre. Weitere Transportgeräte und sinnvolle Ergänzungen finden Sie im Bereich Räder und Reifen transportieren. Für unterschiedliche Einsatzbedingungen stehen innerhalb dieser VARIOfit-Familie die tatsächlich angebotenen Bereifungs- und Oberflächenausführungen zur Wahl. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

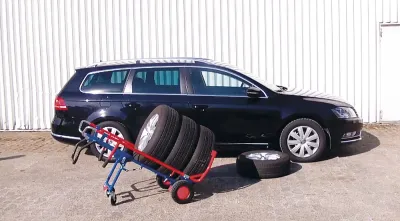

Reifenkarre mit Teleskopauszug in 4 Varianten
Die Reifenkarre mit Teleskopauszug passt ihre Rahmenhöhe in vier Stufen an den zu transportierenden Reifenstapel an. Zusammen mit den zwei ausklappbaren Stützlenkrollen eignet sie sich für wechselnde Stapelhöhen und wiederkehrende Wege zwischen Reifenlager und Werkstatt. Diese Variante besitzt Luftbereifung und die Oberflächenausführung Enzianblau RAL 5010 – pulverbeschichtet. Sie ist für Raddurchmesser von 540 bis 820 mm und eine maximale Last von 200 kg vorgesehen. Vorteile im Reifenhandling Verstärkte Aufnahmearme für die direkte Aufnahme des Reifenstapels. Hebelsystem mit Gasdruckfedern sowie Offenhalte- und Klemmfunktion. Großer Schiebebügel mit weichem Kunststoffgriffüberzug für kontrolliertes Rangieren. Zwei Radschutzbleche und Präzisions-Rillenkugellager an den Laufrädern. Luftbereifte Laufräder auf Stahlfelgen; den zum Einsatz passenden Fülldruck gemäß Herstelleranleitung beachten. Zwei ausklappbare Stützlenkrollen aus grauem, spurlosen thermoplastischen Gummi. Je ein abrutschsicheres Pedal an Achse und Stützrad. Vier Rahmenhöhen: 1.275, 1.600, 1.750 und 1.905 mm. Technische Daten dieser Ausführung Herstellerartikelnummer: sk-710.306 Geeigneter Raddurchmesser: 540–820 mm Maximale Traglast: 200 kg Außenmaße (Breite × Tiefe × Höhe): 705 × 740 × 1.275-1.905 mm Eigengewicht: 27 kg Laufräder: Luftbereifung, Ø 260 × 85 mm Felgen: Stahlfelgen mit Präzisions-Rillenkugellagern Rahmenoberfläche: Enzianblau RAL 5010 – pulverbeschichtet Bewegliche Holme und Pedale: RAL 3000 feuerrot pulverbeschichtet Stützräder: zwei Lenkrollen, Ø 125 mm, thermoplastisches Gummi, Kunststofffelgen, Präzisions-Rillenkugellager Lieferumfang und Einsatzgrenzen Eine Reifenkarre in der beschriebenen Rahmen- und Bereifungsausführung. Aufnahme- und Griffsystem mit Gasdruckfedern sowie zwei Radschutzbleche. Zwei ausklappbare Stützlenkrollen und die beschriebenen Pedale. Vierstufiger Teleskopauszug. Reifen und Kompletträder sind nicht Bestandteil des Artikels. Die Traglast darf auch bei kleinen oder unterschiedlich hohen Reifenstapeln nicht überschritten werden. Die Reifenkarre ist ein Transportgerät, keine Personenaufstiegshilfe und kein Ersatz für einen freigegebenen stationären Lagerplatz. Passende Ergänzungen und Auswahl Nach dem Transport lassen sich Räder im Reifenregal mit zwei Lagerebenen stehend lagern oder im Reifenwagen mit zwei Lagerebenen für den nächsten Arbeitsgang bereitstellen. Diese Produkte ergänzen den Lagerablauf; sie sind kein Anbauzubehör für die Reifenkarre. Weitere Transportgeräte und sinnvolle Ergänzungen finden Sie im Bereich Räder und Reifen transportieren. Für unterschiedliche Einsatzbedingungen stehen innerhalb dieser VARIOfit-Familie die tatsächlich angebotenen Bereifungs- und Oberflächenausführungen zur Wahl. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

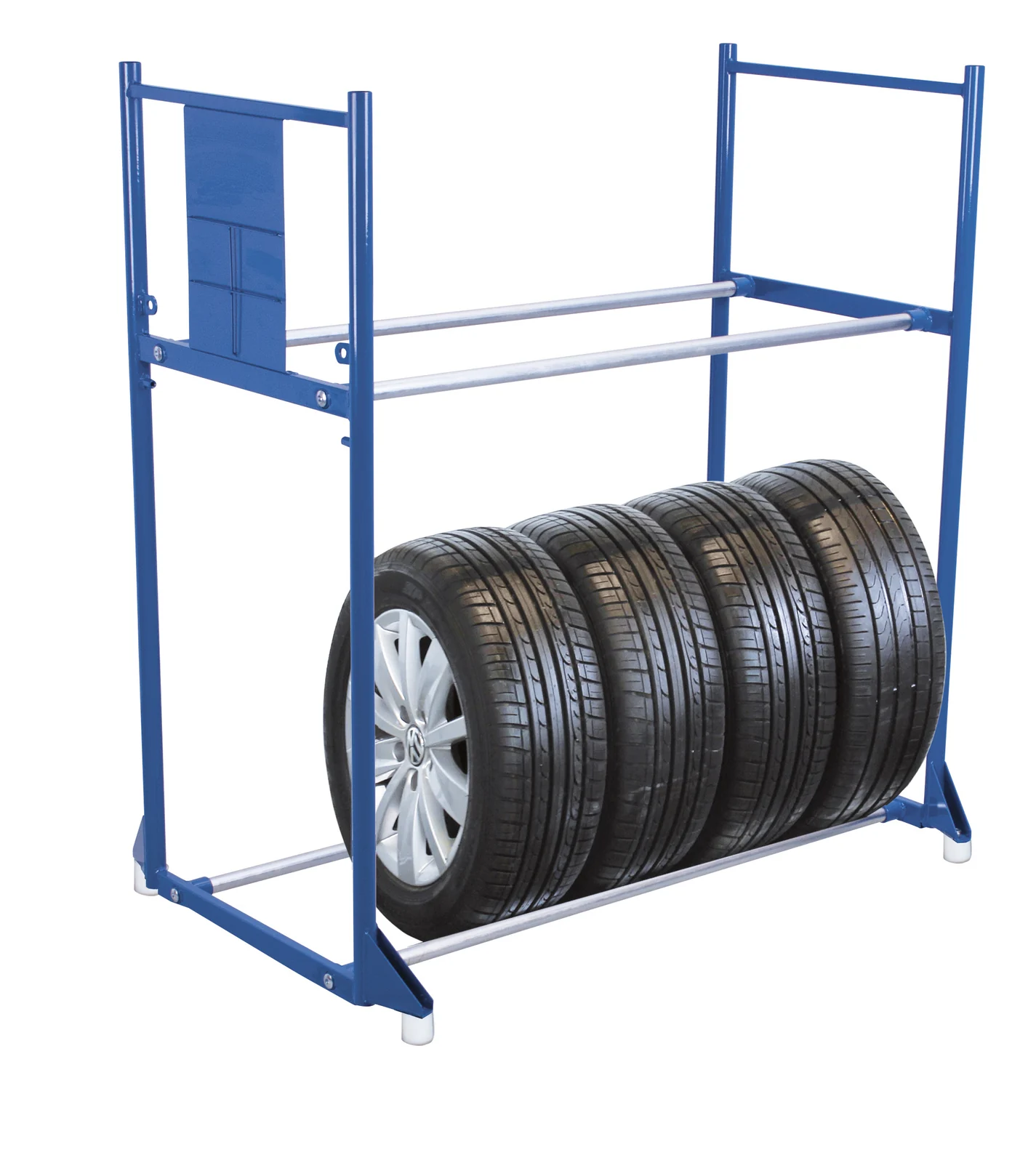

Reifenregal mit zwei Lagerebenen in 2 Varianten
Das Reifenregal schafft zwei feste Lagerebenen für Reifen und Kompletträder. Die geschweißte Stahlrohrkonstruktion steht auf vier Kunststofffüßen; eine integrierte DIN-A4-Zetteltasche unterstützt die Kennzeichnung im Reifenlager, Autohaus oder Werkstattbetrieb. Diese Variante ist Enzianblau RAL 5010 – pulverbeschichtet. Sie eignet sich für Raddurchmesser von 540 bis 820 mm. Die nutzbare Anzahl der Räder richtet sich nach deren Breite; maßgeblich bleiben die zulässigen Lasten. Vorteile für Lagerung und Bereitstellung Zwei Lagerebenen für stehend gelagerte Reifen und Räder. Geschweißte Stahlrohrkonstruktion mit vier demontierbaren, verzinkten Verbindungsrohren. Kennzeichnung über eine Zetteltasche im DIN-A4-Hochformat. Systemausbau über passende VARIOfit-Zusatzetagen, Distanzstücke und Rohre. Vier verschraubte weiße Kunststofffüße für den stationären Aufbau. Technische Daten Herstellerartikelnummer: sw-646.004 Lagerebenen im Grundaufbau: 2 Maximale Gesamttraglast: 300 kg Fachlast je Ebene: 150 kg; die Gesamttraglast darf nicht überschritten werden Geeigneter Raddurchmesser im Grundaufbau: 540–820 mm Außenmaße (Breite × Tiefe × Höhe): 1.205 × 750 × 1.325 mm Ladefläche je Ebene (Breite × Tiefe): 1.140 × 395 mm Lichte Höhe zwischen den Etagen: 835 mm Eigengewicht: 23 kg Oberfläche: Enzianblau RAL 5010 – pulverbeschichtet Lieferumfang Ein Reifenregal mit zwei Lagerebenen in der beschriebenen Farbe. Vier verschraubte, verzinkte Verbindungsrohre und eine DIN-A4-Zetteltasche. Vier weiße Kunststofffüße. Zusatzetage, Distanzstücke, Kantenschutz, Erweiterungsrohre und gelagerte Reifen sind nicht Bestandteil dieses Grundartikels. Erweitern, ohne Lastgrenzen zu verwechseln Die Zusatzetage gsw-646.003 erweitert das System um eine Lagerebene. Ohne Distanzstücke ist die dadurch entstehende mittlere Ebene nur für Raddurchmesser von 540 bis 650 mm nutzbar. Mit vier passenden Distanzstücken zsw-646.009 sind dort bis zu 820 mm möglich. Zusatzetagen erhöhen die zulässige Gesamttraglast des Grundgestells nicht automatisch. Passende Ergänzungen und Auswahl Für eine zusätzliche Lagerebene steht die Zusatzetage zur Verfügung. Den Kantenschutz für das Grundgestell und den Kantenschutz der Zusatzetage bitte getrennt auswählen. Kunststofffüße sind Ersatzteile; beim Grundregal sind sie bereits enthalten. Für die Verbindung zweier Gestelle zu einer zusätzlichen Lagerfläche dienen die Erweiterungsrohre zsw-646.008; pro zusätzlicher Ebene werden zwei Rohre benötigt. Die Verbindungsrohre zsw-646.103 und zsw-646.104 sind dagegen Ersatz-/Umrüstrohre innerhalb eines Gestells und keine gleichbedeutenden Zwischenfeld-Erweiterungen. Weitere Lagerkonzepte finden Sie unter Räder und Reifen lagern. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

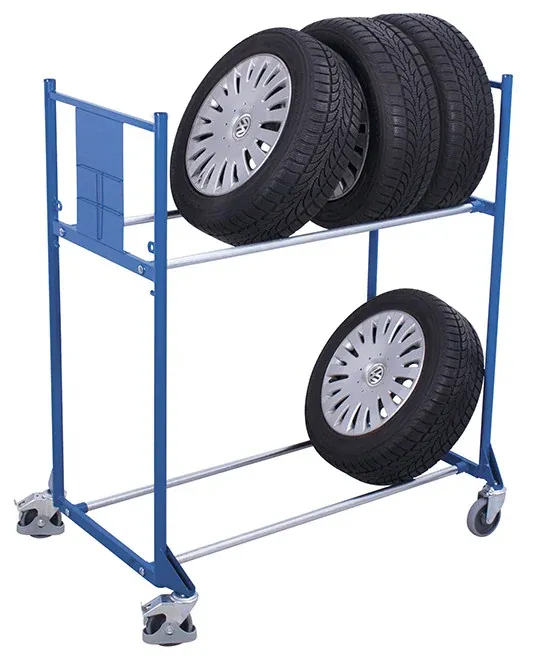

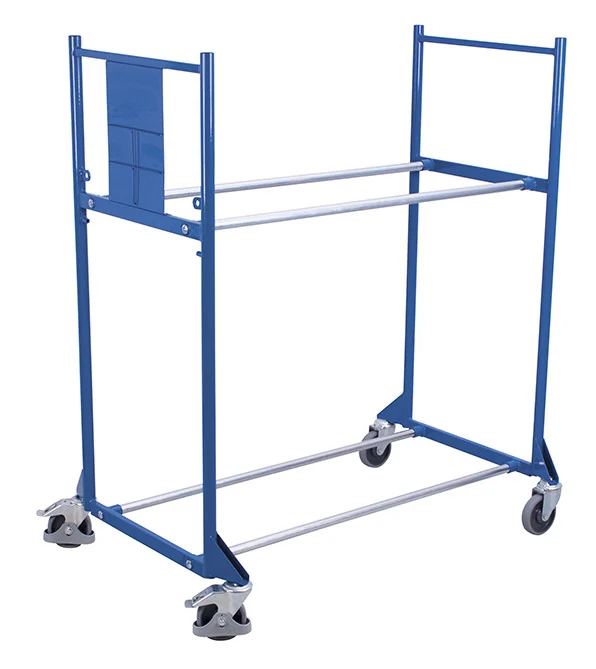

Reifenwagen mit zwei Lagerebenen in 2 Varianten
Der Reifenwagen verbindet die stehende Lagerung mit dem innerbetrieblichen Transport von Reifen und Kompletträdern. Zwei Lagerebenen, verschraubte verzinkte Verbindungsrohre und die integrierte DIN-A4-Zetteltasche helfen, zugeordnete Radsätze übersichtlich bereitzustellen. Diese Variante ist Enzianblau RAL 5010 – pulverbeschichtet. Sie eignet sich für Raddurchmesser von 540 bis 820 mm. Die nutzbare Anzahl der Räder richtet sich nach deren Breite; maßgeblich bleiben die zulässigen Lasten. Vorteile für Lagerung und Bereitstellung Zwei Lagerebenen für stehend gelagerte Reifen und Räder. Geschweißte Stahlrohrkonstruktion mit vier demontierbaren, verzinkten Verbindungsrohren. Kennzeichnung über eine Zetteltasche im DIN-A4-Hochformat. Systemausbau über passende VARIOfit-Zusatzetagen, Distanzstücke und Rohre. Zwei Lenkrollen mit Radfeststellern und zwei Bockrollen ermöglichen das Verfahren. Technische Daten Herstellerartikelnummer: sw-646.003 Lagerebenen im Grundaufbau: 2 Maximale Gesamttraglast: 300 kg Fachlast je Ebene: 150 kg; die Gesamttraglast darf nicht überschritten werden Geeigneter Raddurchmesser im Grundaufbau: 540–820 mm Außenmaße (Breite × Tiefe × Höhe): 1.205 × 780 × 1.430 mm Ladefläche je Ebene (Breite × Tiefe): 1.140 × 395 mm Lichte Höhe zwischen den Etagen: 835 mm Eigengewicht: 27 kg Oberfläche: Enzianblau RAL 5010 – pulverbeschichtet Rollen: Ø 125 mm, thermoplastisches Gummi, grau und spurlos Rollenanordnung: zwei Lenkrollen mit Feststellern und Fußschutz, zwei Bockrollen Lagerung der Rollen: Präzisions-Rillenkugellager Lieferumfang Ein Reifenwagen mit zwei Lagerebenen in der beschriebenen Farbe. Vier verschraubte, verzinkte Verbindungsrohre und eine DIN-A4-Zetteltasche. Zwei Lenkrollen mit Feststellern und zwei Bockrollen. Zusatzetage, Distanzstücke, Kantenschutz, Erweiterungsrohre und gelagerte Reifen sind nicht Bestandteil dieses Grundartikels. Der Schiebe-/Ziehbügel ist separates Zubehör und nicht im Grundwagen enthalten. Erweitern, ohne Lastgrenzen zu verwechseln Die Zusatzetage gsw-646.003 erweitert das System um eine Lagerebene. Ohne Distanzstücke ist die dadurch entstehende mittlere Ebene nur für Raddurchmesser von 540 bis 650 mm nutzbar. Mit vier passenden Distanzstücken zsw-646.009 sind dort bis zu 820 mm möglich. Zusatzetagen erhöhen die zulässige Gesamttraglast des Grundgestells nicht automatisch. Passende Ergänzungen und Auswahl Zum Führen des Wagens ist der Schiebe- und Ziehbügel separat erhältlich. Die Zusatzetage ergänzt eine Lagerebene. Für den Kantenschutz des Grundgestells und den Kantenschutz der Zusatzetage gelten unterschiedliche Zuordnungen. Für die Verbindung zweier Gestelle zu einer zusätzlichen Lagerfläche dienen die Erweiterungsrohre zsw-646.008; pro zusätzlicher Ebene werden zwei Rohre benötigt. Die Verbindungsrohre zsw-646.103 und zsw-646.104 sind dagegen Ersatz-/Umrüstrohre innerhalb eines Gestells und keine gleichbedeutenden Zwischenfeld-Erweiterungen. Der separat erhältliche Schiebe-/Ziehbügel zsw-646.004 erleichtert das Führen des Wagens. Weitere Lösungen finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
Zusatzetage für Reifenregale und Reifenwagen in 2 Varianten
Die Zusatzetage erweitert passende VARIOfit-Reifenregale und Reifenwagen um eine weitere Lagerebene. Ihre verschraubten Verbindungsrohre gehören zum Artikel; das Grundgestell, zusätzliche Abstandshalter und Kantenschutz werden getrennt ausgewählt. Hinweis zu den Abbildungen: Die Anwendungsabbildung zeigt die Zusatzetage auf einem separat erhältlichen Reifenwagen. Grundgestell und Räder sind nicht Bestandteil dieser Zusatzetage. Anwendung und Kompatibilität Nach dem Aufsetzen ist die mittlere Ebene ohne Distanzstücke nur für Raddurchmesser von 540 bis 650 mm nutzbar. Vier Distanzstücke zsw-646.009 erweitern diesen Bereich auf bis zu 820 mm. Die Herstellerliste nennt bis zu fünffaches Stapeln bei Verwendung als Reifenregal; daraus folgt weder eine entsprechende Freigabe für fahrende Wagen noch eine Erhöhung ihrer Gesamttraglast. Grundgestell und Gesamtkonfiguration bleiben maßgeblich. Technische Daten Herstellerartikelnummer: gsw-646.003 Außenmaße (Breite × Tiefe × Höhe): 1.205 × 605 × 750 mm Ladefläche (Breite × Tiefe): 1.140 × 395 mm Eigengewicht: 11 kg Maximale Traglast der Etage laut Hersteller: 250 kg Geeigneter Raddurchmesser an der Zusatzetage: 540–820 mm Oberfläche: Enzianblau RAL 5010 – pulverbeschichtet Lieferumfang und Abgrenzung Eine Zusatzetage in der beschriebenen Farbe. Zwei verschraubte Verbindungsrohre. Grundregal/-wagen, Distanzstücke und Reifen sind nicht enthalten. Passende Ergänzungen und Auswahl Die Zusatzetage ergänzt das Reifenregal mit zwei Lagerebenen oder den Reifenwagen mit zwei Lagerebenen. Ihr zugehöriges Kantenschutz-Set ist separat erhältlich; der Kantenschutz des Grundgestells ersetzt es nicht. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

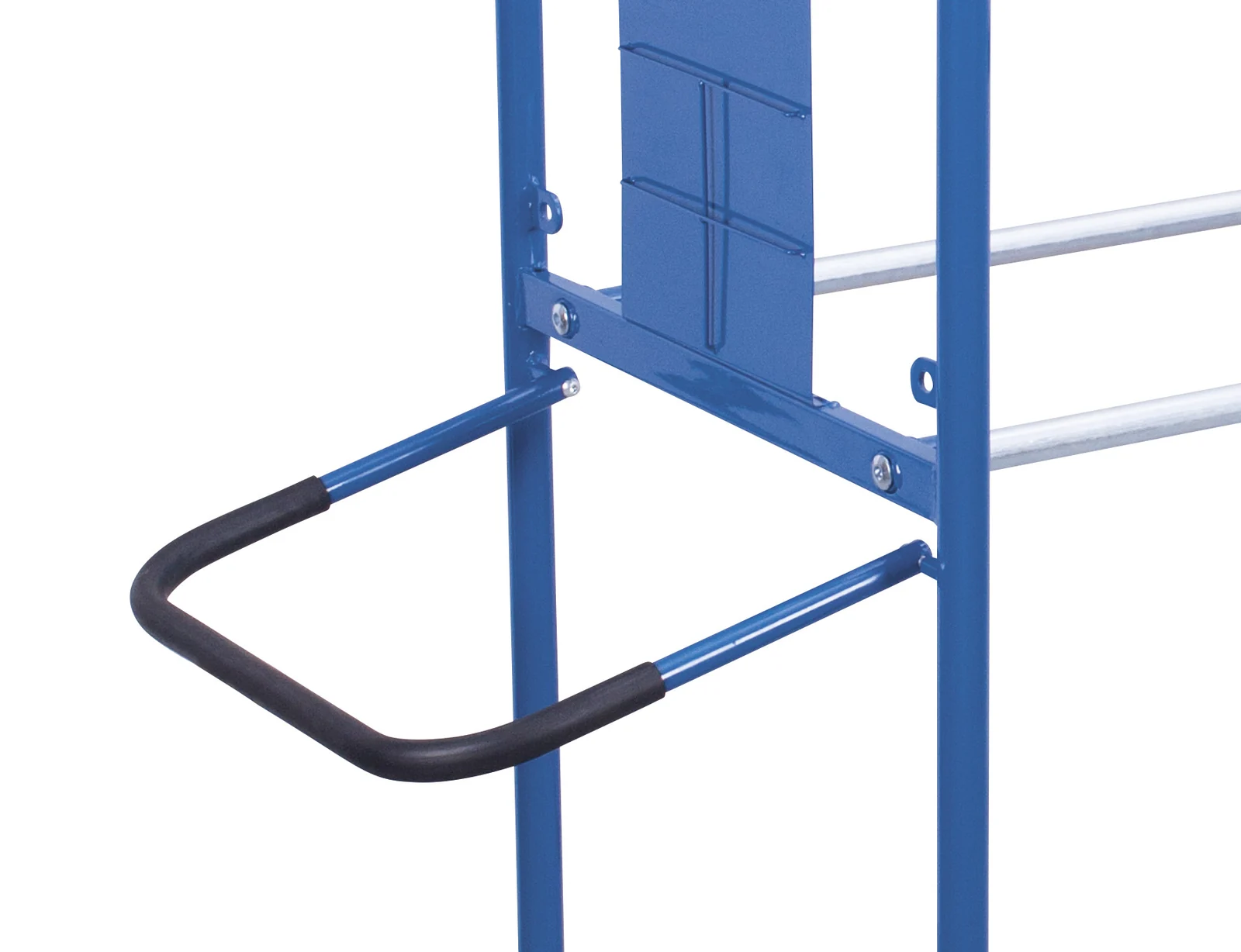

Schiebe- und Ziehbügel für Reifenwagen in 2 Varianten
Der Schiebe- und Ziehbügel ergänzt den passenden VARIOfit-Reifenwagen um eine definierte Griffmöglichkeit. Der weiche schwarze Kunststoffüberzug unterstützt das Führen des Wagens im innerbetrieblichen Reifentransport. Hinweis zu den Abbildungen: Die Abbildung zeigt den Schiebe- und Zugbügel an einem separat erhältlichen Reifenwagen. Der Reifenwagen ist nicht Bestandteil dieses Zubehörartikels. Anwendung und Kompatibilität Der Reifenwagen sw-646.003 enthält diesen Bügel nicht im Grundlieferumfang. Die Griffhöhe beschreibt die Bedienposition des montierten Bügels und ist nicht die Gesamthöhe des Wagens. Nur die zum Wagen passende Ausführung auswählen. Technische Daten Herstellerartikelnummer: zsw-646.004 Grifftiefe: 370 mm Griffhöhe am passenden Wagen: 1.075 mm Befestigung: zum Verschrauben Griffüberzug: weicher schwarzer Kunststoff Eigengewicht: 1,3 kg Oberfläche: Enzianblau RAL 5010 – pulverbeschichtet Lieferumfang und Abgrenzung Ein Schiebe-/Ziehbügel in der beschriebenen Rahmenfarbe. Reifenwagen und Reifen sind nicht enthalten. Passende Ergänzungen und Auswahl Dieser Bügel ergänzt den Reifenwagen mit zwei Lagerebenen. Für ein stationäres Reifenregal ist er nicht als Fahrgriff vorgesehen. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

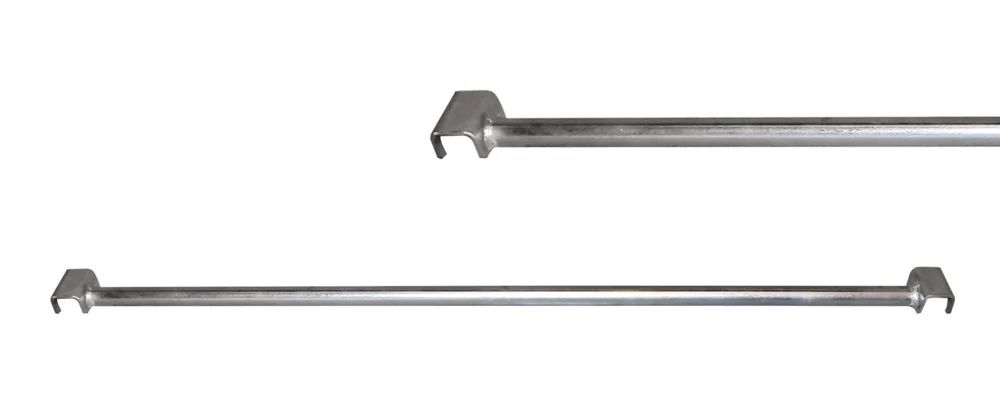

Erweiterungsrohr für Reifenregale und Reifenwagen – 1.220 mm
Mit den Erweiterungsrohren lässt sich der Zwischenraum zweier geeigneter VARIOfit-Reifenregale oder Reifenwagen als zusätzliche Lagerebene nutzen. Die Rohre werden zwischen den vorhandenen Gestellen eingehängt; es handelt sich nicht um die Ersatz-Verbindungsrohre innerhalb eines Grundgestells. Anwendung und Kompatibilität Pro zusätzlicher Lagerebene werden zwei Erweiterungsrohre benötigt. Keine Lastwerte aus Einzelkomponenten addieren und keine Freigabe für beliebig verfahrbare Verbundsysteme ableiten. Technische Daten Herstellerartikelnummer: zsw-646.008 Gesamtlänge: 1.220 mm Nutzlänge: 1.130 mm Rohrdurchmesser: 26,9 mm Oberfläche: feuerverzinkt Eigengewicht laut Artikelliste: 2 kg Traglastangabe des Herstellers: 150 kg; die zulässige Gesamtkonfiguration bleibt maßgeblich Erforderlicher Aufbau: zwei Rohre je zusätzlicher Lagerebene Lieferumfang und Abgrenzung Ein Erweiterungsrohr gemäß Artikel zsw-646.008. Verkauf und Preis gelten je Einzelstück; für eine zusätzliche Lagerebene werden zwei Stück benötigt. Die beiden benötigten Grundgestelle und Reifen sind nicht enthalten. Passende Ergänzungen und Auswahl Das Erweiterungsrohr ergänzt das VARIOfit-Reifenregal und den VARIOfit-Reifenwagen um Lagerfläche zwischen zwei Gestellen. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

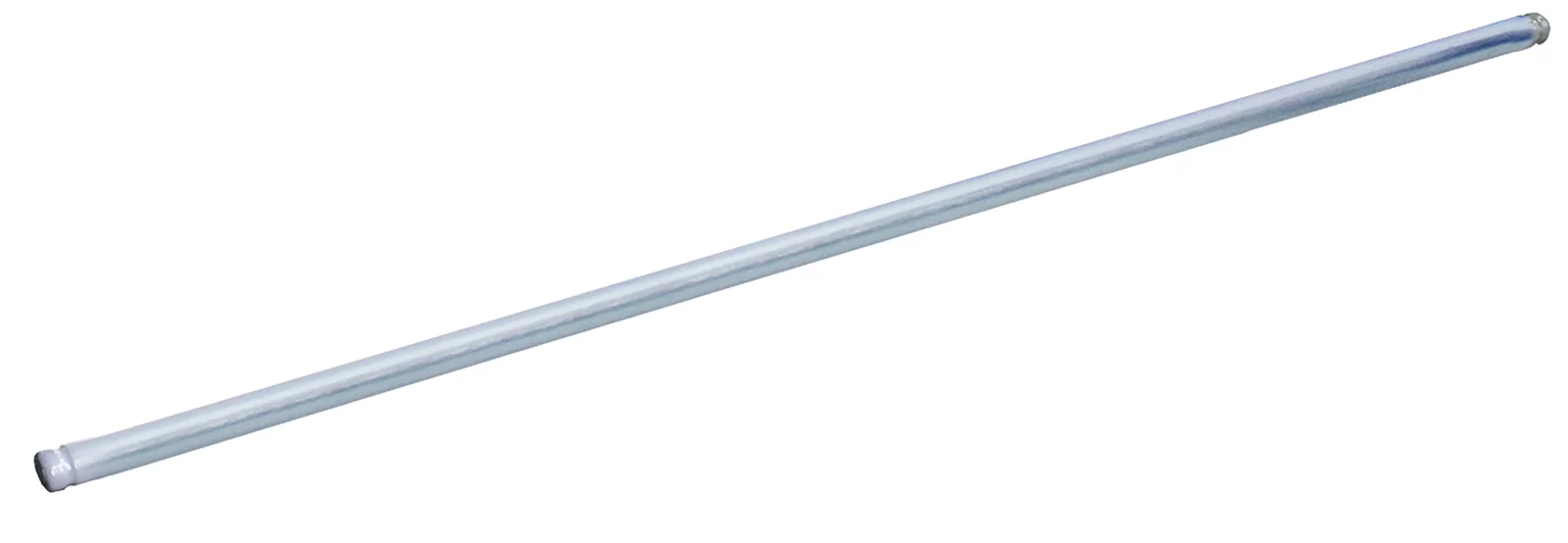

Verbindungsrohr für Reifenregale und Reifenwagen in 2 Varianten
Das verzinkte Verbindungsrohr mit der Hersteller-Längenangabe 940 mm ersetzt die Standard-Verbindungsrohre innerhalb eines passenden VARIOfit-Reifenregals oder Reifenwagens. Es ist für die Anpassung des Gestells vorgesehen und nicht mit dem zwischen zwei Gestellen eingehängten Erweiterungsrohr zu verwechseln. Anwendung und Kompatibilität Für den vollständigen Austausch an einem zweistöckigen Grundregal oder Grundwagen werden vier passende Verbindungsrohre benötigt. Länge und Durchmesser vor dem Umbau auf die vorhandene Ausführung abstimmen. Technische Daten Herstellerartikelnummer: zsw-646.104 Längenangabe laut Hersteller: 940 mm Rohrdurchmesser: 26,5 mm Oberfläche: feuerverzinkt Lieferumfang und Abgrenzung Ein Verbindungsrohr inklusive Befestigungsmaterial. Passende Ergänzungen und Auswahl Das Rohr ist ein Ersatz-/Umrüstteil für das passende Reifenregal mit zwei Lagerebenen oder Reifenwagen mit zwei Lagerebenen. Vor der Bestellung die benötigte Längenangabe und die vorhandene Ausführung abgleichen; es dient nicht als Erweiterung zwischen zwei Gestellen. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

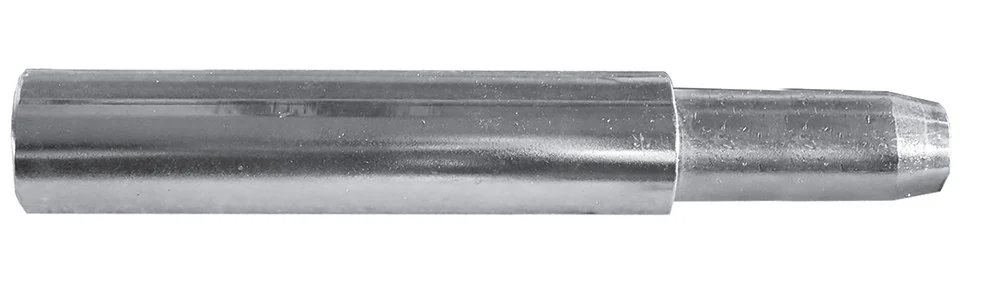

Distanzstück für Reifenregale und Reifenwagen – 160 mm Nutzlänge
Das Distanzstück vergrößert den Höhenabstand beim Aufsetzen einer Zusatzetage auf passende VARIOfit-Reifenregale oder Reifenwagen. Damit bleibt die mittlere Ebene auch für größere Reifen und Kompletträder nutzbar. Anwendung und Kompatibilität Die Herstellerunterlagen nennen vier erforderliche Distanzstücke für eine Erhöhung. Danach sind an der mittleren Ebene Raddurchmesser bis 820 mm statt nur bis 650 mm möglich. Der Abstandshalter erhöht keine zulässige Traglast. Technische Daten Herstellerartikelnummer: zsw-646.009 Gesamtlänge: 205 mm Nutzlänge: 160 mm Rohrdurchmesser: 33 mm Oberfläche: feuerverzinkt Eigengewicht laut Artikelliste: 0,4 kg Erforderliche Anzahl für eine Erhöhung: 4 Distanzstücke Lieferumfang und Abgrenzung Ein Distanzstück gemäß Artikel zsw-646.009. Verkauf und Preis gelten je Einzelstück; für eine Erhöhung werden vier Stück benötigt. Grundgestell und Zusatzetage sind separate Artikel. Passende Ergänzungen und Auswahl Das Distanzstück wird zusammen mit einer Zusatzetage für Reifenregale und Reifenwagen eingesetzt. Passende Grundgestelle sind das Reifenregal und der Reifenwagen. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

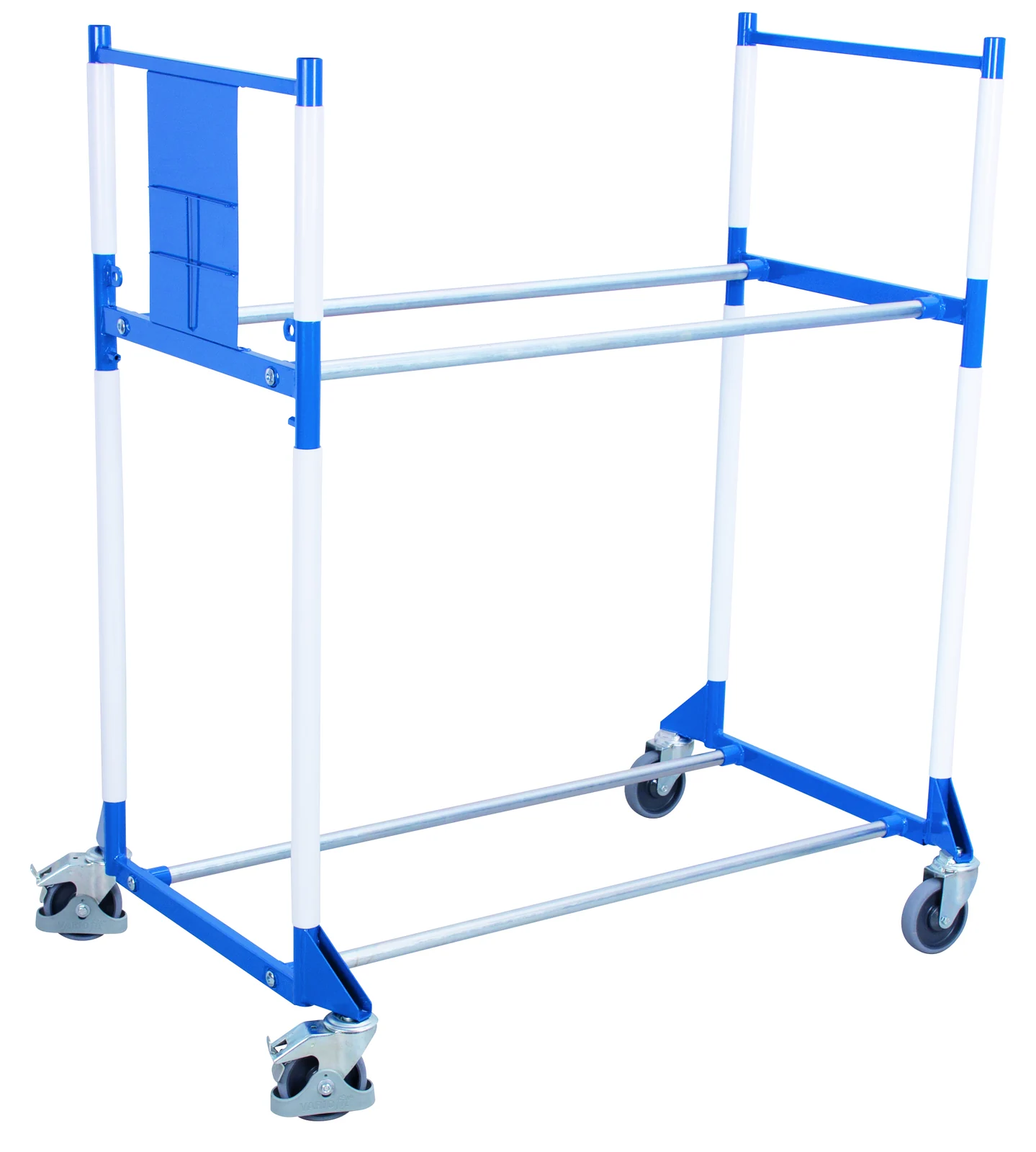

Kantenschutz-Set für Reifenregale und Reifenwagen – 8-teilig
Das achtteilige Kantenschutz-Set wird an die passenden Rohre des VARIOfit-Reifenregals oder Reifenwagens angeklippt. Die zugeschnittenen Kunststoffprofile ergänzen die Auflagebereiche des Grundgestells; sie sind nicht mit dem anders bemessenen Set für die Zusatzetage identisch. Hinweis zu den Abbildungen: Die Abbildung zeigt die Kantenschutzprofile montiert an einem separat erhältlichen Reifenwagen. Geliefert wird ausschließlich der im Lieferumfang beschriebene Kantenschutzsatz. Anwendung und Kompatibilität Die Zuordnung der verschiedenen Profillängen zum Grundgestell beachten. Für die Zusatzetage gsw-646.003 ist das separate Kantenschutz-Set zsw-646.006 mit anderen Längen vorgesehen. Technische Daten Herstellerartikelnummer: zsw-646.005 Passender Rohrdurchmesser: 33,7 mm Vier Profile mit jeweils 670 mm Länge Zwei Profile mit jeweils 300 mm Länge Zwei Profile mit jeweils 270 mm Länge Gesamtumfang: acht Kunststoffprofile Eigengewicht des Sets: 0,8 kg Lieferumfang und Abgrenzung Ein achtteiliges Kantenschutz-Set mit den aufgeführten Längen. Regal, Wagen und Zusatzetage sind nicht enthalten. Passende Ergänzungen und Auswahl Dieses Set ergänzt das Grundgestell von Reifenregal mit zwei Lagerebenen oder Reifenwagen mit zwei Lagerebenen. Für eine zusätzliche Etage verwenden Sie den separaten Kantenschutz für die Zusatzetage. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

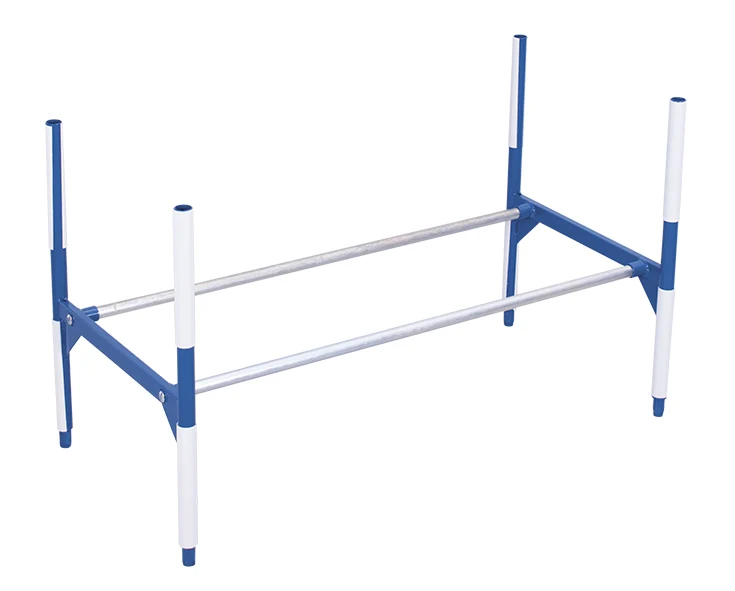

Kantenschutz-Set für Zusatzetage – 8-teilig
Dieses achtteilige Kantenschutz-Set ist auf die Rohre der VARIOfit-Zusatzetage abgestimmt. Die kürzeren Kunststoffprofile werden angeklippt und ergänzen die Auflagebereiche der zusätzlichen Lagerebene. Hinweis zu den Abbildungen: Die Abbildung zeigt die Kantenschutzprofile an einer separat erhältlichen Zusatzetage. Geliefert wird ausschließlich der im Lieferumfang beschriebene Kantenschutzsatz. Anwendung und Kompatibilität Das Set gehört zur Zusatzetage gsw-646.003. Für die längeren Rohrabschnitte des Grundregals oder Reifenwagens ist stattdessen zsw-646.005 vorgesehen. Die beiden Sets sind keine austauschbaren Größenvarianten. Technische Daten Herstellerartikelnummer: zsw-646.006 Passender Rohrdurchmesser: 33,7 mm Vier Profile mit jeweils 275 mm Länge Vier Profile mit jeweils 260 mm Länge Gesamtumfang: acht Kunststoffprofile Eigengewicht des Sets: 0,4 kg Lieferumfang und Abgrenzung Ein achtteiliges Kantenschutz-Set für die Zusatzetage. Zusatzetage und Grundgestell sind nicht enthalten. Passende Ergänzungen und Auswahl Dieses Kantenschutz-Set ist für die Zusatzetage vorgesehen. Für das Grundgestell von Reifenregal oder Reifenwagen wählen Sie stattdessen den Kantenschutz für das Grundgestell. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
Kunststofffüße für Reifenregale – 4er-Set
Die vier weißen Kunststofffüße werden am passenden VARIOfit-Reifenregal verschraubt. Das Set dient als passende Ersatz- oder Ausstattungskomponente für den stationären Regalaufbau. Hinweis zu den Abbildungen: Die Abbildung zeigt einen Kunststofffuß im eingebauten Zustand. Der angebotene Satz umfasst vier Füße; Reifenregal und Räder sind nicht enthalten. Anwendung und Kompatibilität Das Grundregal sw-646.004 wird bereits mit vier Kunststofffüßen geliefert. Das Set ist daher nicht zusätzlich für jeden neuen Grundartikel erforderlich. Eine Umrüstung eines Reifenwagens oder die konkrete Ersatzteilpassung ist vor dem Umbau zu prüfen; eine allgemeine Passung zu Fremdfabrikaten wird nicht zugesagt. Technische Daten Herstellerartikelnummer: zsw-646.007 Lieferumfang: vier Kunststofffüße Farbe: Weiß Befestigung: zum Verschrauben Hersteller-Maßangabe: 70 mm Eigengewicht des Sets: 0,8 kg Lieferumfang und Abgrenzung Ein Set aus vier weißen Kunststofffüßen. Das Reifenregal ist nicht enthalten. Passende Ergänzungen und Auswahl Dieses Ersatzteil-Set gehört zum Reifenregal mit zwei Lagerebenen. Beim vollständigen Grundregal sind die Füße bereits enthalten; es ist kein allgemeiner Umrüstsatz für Reifenwagen. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
