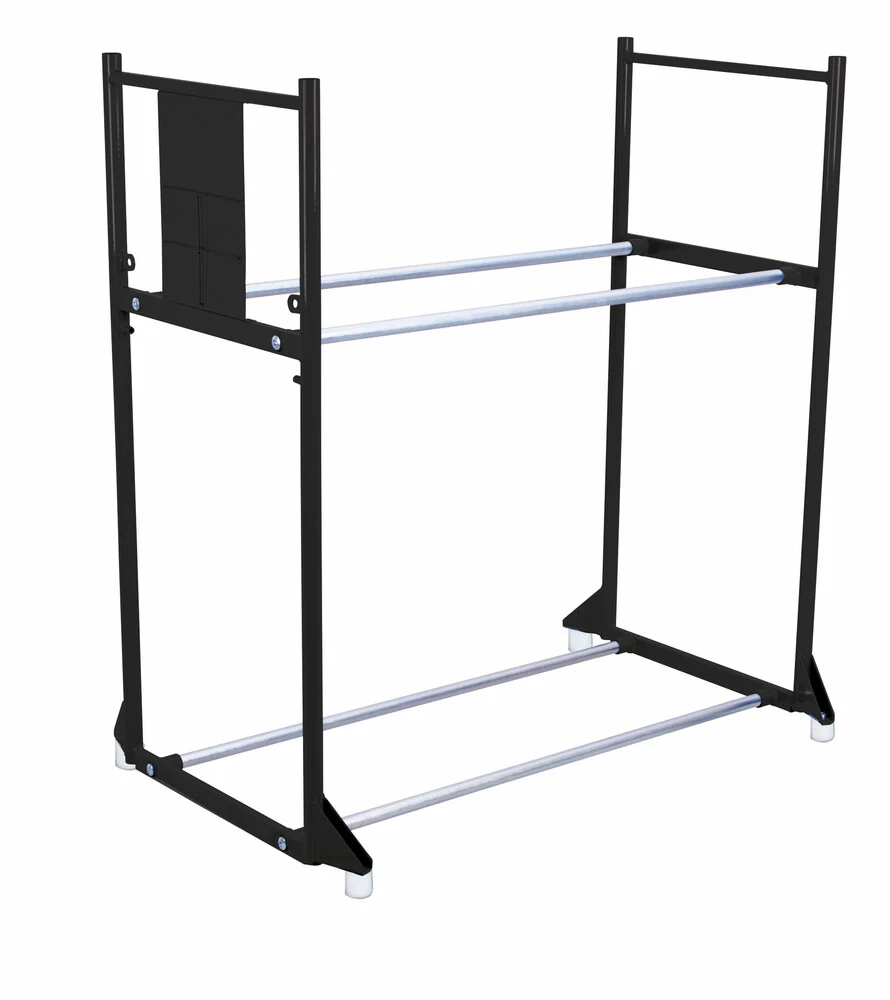

Reifenregal mit zwei Lagerebenen – Anthrazitgrau RAL 7016
367,56 €
Produktinformationen "Reifenregal mit zwei Lagerebenen – Anthrazitgrau RAL 7016"
Das Reifenregal schafft zwei feste Lagerebenen für Reifen und Kompletträder. Die geschweißte Stahlrohrkonstruktion steht auf vier Kunststofffüßen; eine integrierte DIN-A4-Zetteltasche unterstützt die Kennzeichnung im Reifenlager, Autohaus oder Werkstattbetrieb.
Diese Variante ist Anthrazitgrau RAL 7016 – pulverbeschichtet. Sie eignet sich für Raddurchmesser von 540 bis 820 mm. Die nutzbare Anzahl der Räder richtet sich nach deren Breite; maßgeblich bleiben die zulässigen Lasten.
Vorteile für Lagerung und Bereitstellung
- Zwei Lagerebenen für stehend gelagerte Reifen und Räder.
- Geschweißte Stahlrohrkonstruktion mit vier demontierbaren, verzinkten Verbindungsrohren.
- Kennzeichnung über eine Zetteltasche im DIN-A4-Hochformat.
- Systemausbau über passende VARIOfit-Zusatzetagen, Distanzstücke und Rohre.
- Vier verschraubte weiße Kunststofffüße für den stationären Aufbau.
Technische Daten
- Herstellerartikelnummer: sw-646.004/AG
- Lagerebenen im Grundaufbau: 2
- Maximale Gesamttraglast: 300 kg
- Fachlast je Ebene: 150 kg; die Gesamttraglast darf nicht überschritten werden
- Geeigneter Raddurchmesser im Grundaufbau: 540–820 mm
- Außenmaße (Breite × Tiefe × Höhe): 1.205 × 750 × 1.325 mm
- Ladefläche je Ebene (Breite × Tiefe): 1.140 × 395 mm
- Lichte Höhe zwischen den Etagen: 835 mm
- Eigengewicht: 23 kg
- Oberfläche: Anthrazitgrau RAL 7016 – pulverbeschichtet
Lieferumfang
- Ein Reifenregal mit zwei Lagerebenen in der beschriebenen Farbe.
- Vier verschraubte, verzinkte Verbindungsrohre und eine DIN-A4-Zetteltasche.
- Vier weiße Kunststofffüße.
- Zusatzetage, Distanzstücke, Kantenschutz, Erweiterungsrohre und gelagerte Reifen sind nicht Bestandteil dieses Grundartikels.
Erweitern, ohne Lastgrenzen zu verwechseln
Die Zusatzetage gsw-646.003 erweitert das System um eine Lagerebene. Ohne Distanzstücke ist die dadurch entstehende mittlere Ebene nur für Raddurchmesser von 540 bis 650 mm nutzbar. Mit vier passenden Distanzstücken zsw-646.009 sind dort bis zu 820 mm möglich. Zusatzetagen erhöhen die zulässige Gesamttraglast des Grundgestells nicht automatisch.
Passende Ergänzungen und Auswahl
Für eine zusätzliche Lagerebene steht die Zusatzetage zur Verfügung. Den Kantenschutz für das Grundgestell und den Kantenschutz der Zusatzetage bitte getrennt auswählen. Kunststofffüße sind Ersatzteile; beim Grundregal sind sie bereits enthalten.
Für die Verbindung zweier Gestelle zu einer zusätzlichen Lagerfläche dienen die Erweiterungsrohre zsw-646.008; pro zusätzlicher Ebene werden zwei Rohre benötigt. Die Verbindungsrohre zsw-646.103 und zsw-646.104 sind dagegen Ersatz-/Umrüstrohre innerhalb eines Gestells und keine gleichbedeutenden Zwischenfeld-Erweiterungen. Weitere Lagerkonzepte finden Sie unter Räder und Reifen lagern.
Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung.
Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
Dokumente zu diesem Produkt
| Technisches Datenblatt | Herunterladen |
|---|
Passendes Zubehör für das Grundregal
Die Zusatzetage erweitert passende VARIOfit-Reifenregale und Reifenwagen um eine weitere Lagerebene. Ihre verschraubten Verbindungsrohre gehören zum Artikel; das Grundgestell, zusätzliche Abstandshalter und Kantenschutz werden getrennt ausgewählt. Hinweis zu den Abbildungen: Die Anwendungsabbildung zeigt die Zusatzetage auf einem separat erhältlichen Reifenwagen. Grundgestell und Räder sind nicht Bestandteil dieser Zusatzetage. Anwendung und Kompatibilität Nach dem Aufsetzen ist die mittlere Ebene ohne Distanzstücke nur für Raddurchmesser von 540 bis 650 mm nutzbar. Vier Distanzstücke zsw-646.009 erweitern diesen Bereich auf bis zu 820 mm. Die Herstellerliste nennt bis zu fünffaches Stapeln bei Verwendung als Reifenregal; daraus folgt weder eine entsprechende Freigabe für fahrende Wagen noch eine Erhöhung ihrer Gesamttraglast. Grundgestell und Gesamtkonfiguration bleiben maßgeblich. Technische Daten Herstellerartikelnummer: gsw-646.003 Außenmaße (Breite × Tiefe × Höhe): 1.205 × 605 × 750 mm Ladefläche (Breite × Tiefe): 1.140 × 395 mm Eigengewicht: 11 kg Maximale Traglast der Etage laut Hersteller: 250 kg Geeigneter Raddurchmesser an der Zusatzetage: 540–820 mm Oberfläche: Enzianblau RAL 5010 – pulverbeschichtet Lieferumfang und Abgrenzung Eine Zusatzetage in der beschriebenen Farbe. Zwei verschraubte Verbindungsrohre. Grundregal/-wagen, Distanzstücke und Reifen sind nicht enthalten. Passende Ergänzungen und Auswahl Die Zusatzetage ergänzt das Reifenregal mit zwei Lagerebenen oder den Reifenwagen mit zwei Lagerebenen. Ihr zugehöriges Kantenschutz-Set ist separat erhältlich; der Kantenschutz des Grundgestells ersetzt es nicht. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
Das achtteilige Kantenschutz-Set wird an die passenden Rohre des VARIOfit-Reifenregals oder Reifenwagens angeklippt. Die zugeschnittenen Kunststoffprofile ergänzen die Auflagebereiche des Grundgestells; sie sind nicht mit dem anders bemessenen Set für die Zusatzetage identisch. Hinweis zu den Abbildungen: Die Abbildung zeigt die Kantenschutzprofile montiert an einem separat erhältlichen Reifenwagen. Geliefert wird ausschließlich der im Lieferumfang beschriebene Kantenschutzsatz. Anwendung und Kompatibilität Die Zuordnung der verschiedenen Profillängen zum Grundgestell beachten. Für die Zusatzetage gsw-646.003 ist das separate Kantenschutz-Set zsw-646.006 mit anderen Längen vorgesehen. Technische Daten Herstellerartikelnummer: zsw-646.005 Passender Rohrdurchmesser: 33,7 mm Vier Profile mit jeweils 670 mm Länge Zwei Profile mit jeweils 300 mm Länge Zwei Profile mit jeweils 270 mm Länge Gesamtumfang: acht Kunststoffprofile Eigengewicht des Sets: 0,8 kg Lieferumfang und Abgrenzung Ein achtteiliges Kantenschutz-Set mit den aufgeführten Längen. Regal, Wagen und Zusatzetage sind nicht enthalten. Passende Ergänzungen und Auswahl Dieses Set ergänzt das Grundgestell von Reifenregal mit zwei Lagerebenen oder Reifenwagen mit zwei Lagerebenen. Für eine zusätzliche Etage verwenden Sie den separaten Kantenschutz für die Zusatzetage. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
Ersatzteile und Umrüstrohre
Die vier weißen Kunststofffüße werden am passenden VARIOfit-Reifenregal verschraubt. Das Set dient als passende Ersatz- oder Ausstattungskomponente für den stationären Regalaufbau. Hinweis zu den Abbildungen: Die Abbildung zeigt einen Kunststofffuß im eingebauten Zustand. Der angebotene Satz umfasst vier Füße; Reifenregal und Räder sind nicht enthalten. Anwendung und Kompatibilität Das Grundregal sw-646.004 wird bereits mit vier Kunststofffüßen geliefert. Das Set ist daher nicht zusätzlich für jeden neuen Grundartikel erforderlich. Eine Umrüstung eines Reifenwagens oder die konkrete Ersatzteilpassung ist vor dem Umbau zu prüfen; eine allgemeine Passung zu Fremdfabrikaten wird nicht zugesagt. Technische Daten Herstellerartikelnummer: zsw-646.007 Lieferumfang: vier Kunststofffüße Farbe: Weiß Befestigung: zum Verschrauben Hersteller-Maßangabe: 70 mm Eigengewicht des Sets: 0,8 kg Lieferumfang und Abgrenzung Ein Set aus vier weißen Kunststofffüßen. Das Reifenregal ist nicht enthalten. Passende Ergänzungen und Auswahl Dieses Ersatzteil-Set gehört zum Reifenregal mit zwei Lagerebenen. Beim vollständigen Grundregal sind die Füße bereits enthalten; es ist kein allgemeiner Umrüstsatz für Reifenwagen. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
Das verzinkte Verbindungsrohr mit der Hersteller-Längenangabe 940 mm ersetzt die Standard-Verbindungsrohre innerhalb eines passenden VARIOfit-Reifenregals oder Reifenwagens. Es ist für die Anpassung des Gestells vorgesehen und nicht mit dem zwischen zwei Gestellen eingehängten Erweiterungsrohr zu verwechseln. Anwendung und Kompatibilität Für den vollständigen Austausch an einem zweistöckigen Grundregal oder Grundwagen werden vier passende Verbindungsrohre benötigt. Länge und Durchmesser vor dem Umbau auf die vorhandene Ausführung abstimmen. Technische Daten Herstellerartikelnummer: zsw-646.104 Längenangabe laut Hersteller: 940 mm Rohrdurchmesser: 26,5 mm Oberfläche: feuerverzinkt Lieferumfang und Abgrenzung Ein Verbindungsrohr inklusive Befestigungsmaterial. Passende Ergänzungen und Auswahl Das Rohr ist ein Ersatz-/Umrüstteil für das passende Reifenregal mit zwei Lagerebenen oder Reifenwagen mit zwei Lagerebenen. Vor der Bestellung die benötigte Längenangabe und die vorhandene Ausführung abgleichen; es dient nicht als Erweiterung zwischen zwei Gestellen. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
Systemerweiterungen – Aufbau abstimmen
Mit den Erweiterungsrohren lässt sich der Zwischenraum zweier geeigneter VARIOfit-Reifenregale oder Reifenwagen als zusätzliche Lagerebene nutzen. Die Rohre werden zwischen den vorhandenen Gestellen eingehängt; es handelt sich nicht um die Ersatz-Verbindungsrohre innerhalb eines Grundgestells. Anwendung und Kompatibilität Pro zusätzlicher Lagerebene werden zwei Erweiterungsrohre benötigt. Keine Lastwerte aus Einzelkomponenten addieren und keine Freigabe für beliebig verfahrbare Verbundsysteme ableiten. Technische Daten Herstellerartikelnummer: zsw-646.008 Gesamtlänge: 1.220 mm Nutzlänge: 1.130 mm Rohrdurchmesser: 26,9 mm Oberfläche: feuerverzinkt Eigengewicht laut Artikelliste: 2 kg Traglastangabe des Herstellers: 150 kg; die zulässige Gesamtkonfiguration bleibt maßgeblich Erforderlicher Aufbau: zwei Rohre je zusätzlicher Lagerebene Lieferumfang und Abgrenzung Ein Erweiterungsrohr gemäß Artikel zsw-646.008. Verkauf und Preis gelten je Einzelstück; für eine zusätzliche Lagerebene werden zwei Stück benötigt. Die beiden benötigten Grundgestelle und Reifen sind nicht enthalten. Passende Ergänzungen und Auswahl Das Erweiterungsrohr ergänzt das VARIOfit-Reifenregal und den VARIOfit-Reifenwagen um Lagerfläche zwischen zwei Gestellen. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
Das Distanzstück vergrößert den Höhenabstand beim Aufsetzen einer Zusatzetage auf passende VARIOfit-Reifenregale oder Reifenwagen. Damit bleibt die mittlere Ebene auch für größere Reifen und Kompletträder nutzbar. Anwendung und Kompatibilität Die Herstellerunterlagen nennen vier erforderliche Distanzstücke für eine Erhöhung. Danach sind an der mittleren Ebene Raddurchmesser bis 820 mm statt nur bis 650 mm möglich. Der Abstandshalter erhöht keine zulässige Traglast. Technische Daten Herstellerartikelnummer: zsw-646.009 Gesamtlänge: 205 mm Nutzlänge: 160 mm Rohrdurchmesser: 33 mm Oberfläche: feuerverzinkt Eigengewicht laut Artikelliste: 0,4 kg Erforderliche Anzahl für eine Erhöhung: 4 Distanzstücke Lieferumfang und Abgrenzung Ein Distanzstück gemäß Artikel zsw-646.009. Verkauf und Preis gelten je Einzelstück; für eine Erhöhung werden vier Stück benötigt. Grundgestell und Zusatzetage sind separate Artikel. Passende Ergänzungen und Auswahl Das Distanzstück wird zusammen mit einer Zusatzetage für Reifenregale und Reifenwagen eingesetzt. Passende Grundgestelle sind das Reifenregal und der Reifenwagen. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
