Distanzstück für Reifenregale und Reifenwagen – 160 mm Nutzlänge

Das Reifenregal schafft zwei feste Lagerebenen für Reifen und Kompletträder. Die geschweißte Stahlrohrkonstruktion steht auf vier Kunststofffüßen; eine integrierte DIN-A4-Zetteltasche unterstützt die Kennzeichnung im Reifenlager, Autohaus oder Werkstattbetrieb. Diese Variante ist Enzianblau RAL 5010 – pulverbeschichtet. Sie eignet sich für Raddurchmesser von 540 bis 820 mm. Die nutzbare Anzahl der Räder richtet sich nach deren Breite; maßgeblich bleiben die zulässigen Lasten. Vorteile für Lagerung und Bereitstellung Zwei Lagerebenen für stehend gelagerte Reifen und Räder. Geschweißte Stahlrohrkonstruktion mit vier demontierbaren, verzinkten Verbindungsrohren. Kennzeichnung über eine Zetteltasche im DIN-A4-Hochformat. Systemausbau über passende VARIOfit-Zusatzetagen, Distanzstücke und Rohre. Vier verschraubte weiße Kunststofffüße für den stationären Aufbau. Technische Daten Herstellerartikelnummer: sw-646.004 Lagerebenen im Grundaufbau: 2 Maximale Gesamttraglast: 300 kg Fachlast je Ebene: 150 kg; die Gesamttraglast darf nicht überschritten werden Geeigneter Raddurchmesser im Grundaufbau: 540–820 mm Außenmaße (Breite × Tiefe × Höhe): 1.205 × 750 × 1.325 mm Ladefläche je Ebene (Breite × Tiefe): 1.140 × 395 mm Lichte Höhe zwischen den Etagen: 835 mm Eigengewicht: 23 kg Oberfläche: Enzianblau RAL 5010 – pulverbeschichtet Lieferumfang Ein Reifenregal mit zwei Lagerebenen in der beschriebenen Farbe. Vier verschraubte, verzinkte Verbindungsrohre und eine DIN-A4-Zetteltasche. Vier weiße Kunststofffüße. Zusatzetage, Distanzstücke, Kantenschutz, Erweiterungsrohre und gelagerte Reifen sind nicht Bestandteil dieses Grundartikels. Erweitern, ohne Lastgrenzen zu verwechseln Die Zusatzetage gsw-646.003 erweitert das System um eine Lagerebene. Ohne Distanzstücke ist die dadurch entstehende mittlere Ebene nur für Raddurchmesser von 540 bis 650 mm nutzbar. Mit vier passenden Distanzstücken zsw-646.009 sind dort bis zu 820 mm möglich. Zusatzetagen erhöhen die zulässige Gesamttraglast des Grundgestells nicht automatisch. Passende Ergänzungen und Auswahl Für eine zusätzliche Lagerebene steht die Zusatzetage zur Verfügung. Den Kantenschutz für das Grundgestell und den Kantenschutz der Zusatzetage bitte getrennt auswählen. Kunststofffüße sind Ersatzteile; beim Grundregal sind sie bereits enthalten. Für die Verbindung zweier Gestelle zu einer zusätzlichen Lagerfläche dienen die Erweiterungsrohre zsw-646.008; pro zusätzlicher Ebene werden zwei Rohre benötigt. Die Verbindungsrohre zsw-646.103 und zsw-646.104 sind dagegen Ersatz-/Umrüstrohre innerhalb eines Gestells und keine gleichbedeutenden Zwischenfeld-Erweiterungen. Weitere Lagerkonzepte finden Sie unter Räder und Reifen lagern. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

Der Reifenwagen verbindet die stehende Lagerung mit dem innerbetrieblichen Transport von Reifen und Kompletträdern. Zwei Lagerebenen, verschraubte verzinkte Verbindungsrohre und die integrierte DIN-A4-Zetteltasche helfen, zugeordnete Radsätze übersichtlich bereitzustellen. Diese Variante ist Enzianblau RAL 5010 – pulverbeschichtet. Sie eignet sich für Raddurchmesser von 540 bis 820 mm. Die nutzbare Anzahl der Räder richtet sich nach deren Breite; maßgeblich bleiben die zulässigen Lasten. Vorteile für Lagerung und Bereitstellung Zwei Lagerebenen für stehend gelagerte Reifen und Räder. Geschweißte Stahlrohrkonstruktion mit vier demontierbaren, verzinkten Verbindungsrohren. Kennzeichnung über eine Zetteltasche im DIN-A4-Hochformat. Systemausbau über passende VARIOfit-Zusatzetagen, Distanzstücke und Rohre. Zwei Lenkrollen mit Radfeststellern und zwei Bockrollen ermöglichen das Verfahren. Technische Daten Herstellerartikelnummer: sw-646.003 Lagerebenen im Grundaufbau: 2 Maximale Gesamttraglast: 300 kg Fachlast je Ebene: 150 kg; die Gesamttraglast darf nicht überschritten werden Geeigneter Raddurchmesser im Grundaufbau: 540–820 mm Außenmaße (Breite × Tiefe × Höhe): 1.205 × 780 × 1.430 mm Ladefläche je Ebene (Breite × Tiefe): 1.140 × 395 mm Lichte Höhe zwischen den Etagen: 835 mm Eigengewicht: 27 kg Oberfläche: Enzianblau RAL 5010 – pulverbeschichtet Rollen: Ø 125 mm, thermoplastisches Gummi, grau und spurlos Rollenanordnung: zwei Lenkrollen mit Feststellern und Fußschutz, zwei Bockrollen Lagerung der Rollen: Präzisions-Rillenkugellager Lieferumfang Ein Reifenwagen mit zwei Lagerebenen in der beschriebenen Farbe. Vier verschraubte, verzinkte Verbindungsrohre und eine DIN-A4-Zetteltasche. Zwei Lenkrollen mit Feststellern und zwei Bockrollen. Zusatzetage, Distanzstücke, Kantenschutz, Erweiterungsrohre und gelagerte Reifen sind nicht Bestandteil dieses Grundartikels. Der Schiebe-/Ziehbügel ist separates Zubehör und nicht im Grundwagen enthalten. Erweitern, ohne Lastgrenzen zu verwechseln Die Zusatzetage gsw-646.003 erweitert das System um eine Lagerebene. Ohne Distanzstücke ist die dadurch entstehende mittlere Ebene nur für Raddurchmesser von 540 bis 650 mm nutzbar. Mit vier passenden Distanzstücken zsw-646.009 sind dort bis zu 820 mm möglich. Zusatzetagen erhöhen die zulässige Gesamttraglast des Grundgestells nicht automatisch. Passende Ergänzungen und Auswahl Zum Führen des Wagens ist der Schiebe- und Ziehbügel separat erhältlich. Die Zusatzetage ergänzt eine Lagerebene. Für den Kantenschutz des Grundgestells und den Kantenschutz der Zusatzetage gelten unterschiedliche Zuordnungen. Für die Verbindung zweier Gestelle zu einer zusätzlichen Lagerfläche dienen die Erweiterungsrohre zsw-646.008; pro zusätzlicher Ebene werden zwei Rohre benötigt. Die Verbindungsrohre zsw-646.103 und zsw-646.104 sind dagegen Ersatz-/Umrüstrohre innerhalb eines Gestells und keine gleichbedeutenden Zwischenfeld-Erweiterungen. Der separat erhältliche Schiebe-/Ziehbügel zsw-646.004 erleichtert das Führen des Wagens. Weitere Lösungen finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.

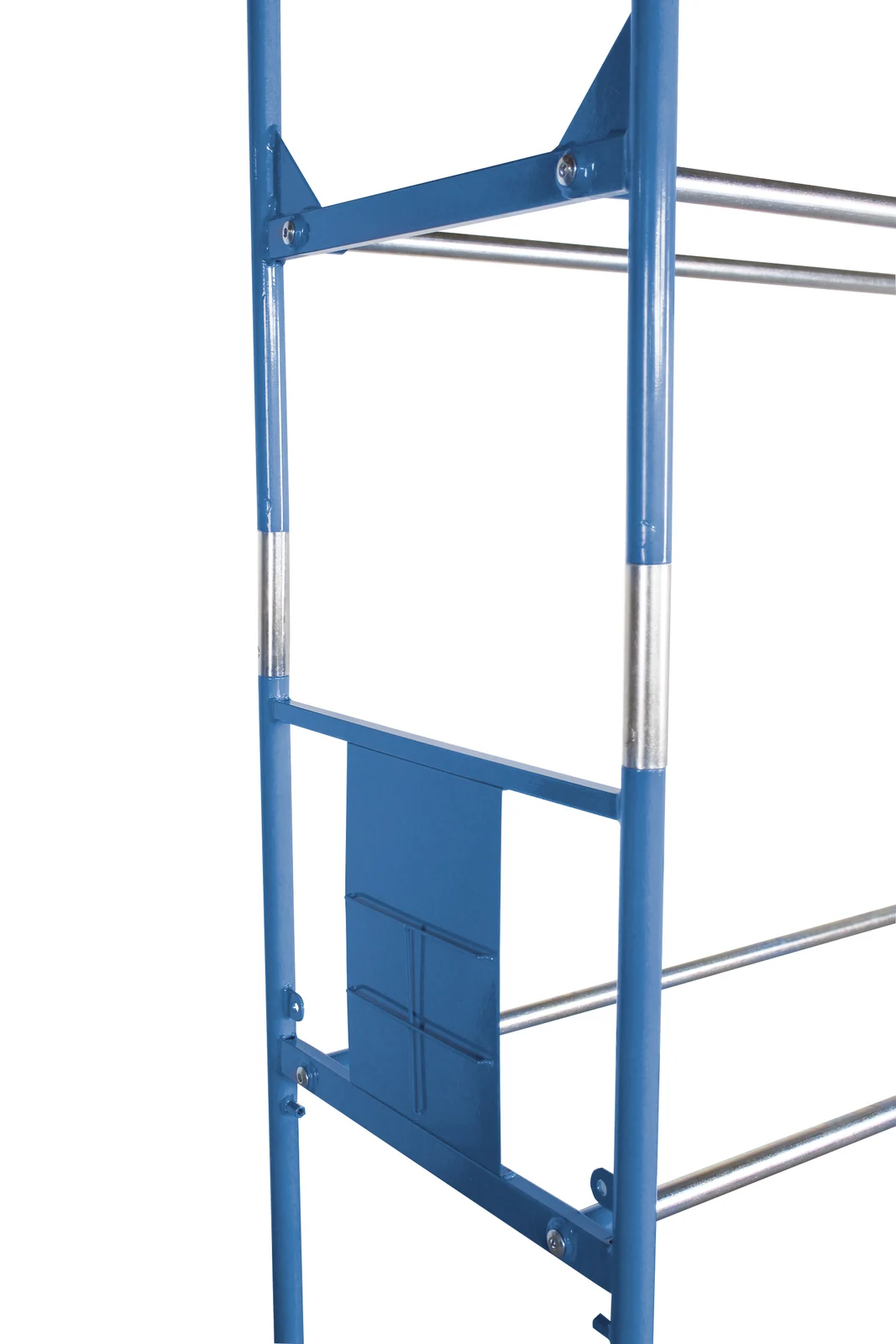

Die Zusatzetage erweitert passende VARIOfit-Reifenregale und Reifenwagen um eine weitere Lagerebene. Ihre verschraubten Verbindungsrohre gehören zum Artikel; das Grundgestell, zusätzliche Abstandshalter und Kantenschutz werden getrennt ausgewählt. Hinweis zu den Abbildungen: Die Anwendungsabbildung zeigt die Zusatzetage auf einem separat erhältlichen Reifenwagen. Grundgestell und Räder sind nicht Bestandteil dieser Zusatzetage. Anwendung und Kompatibilität Nach dem Aufsetzen ist die mittlere Ebene ohne Distanzstücke nur für Raddurchmesser von 540 bis 650 mm nutzbar. Vier Distanzstücke zsw-646.009 erweitern diesen Bereich auf bis zu 820 mm. Die Herstellerliste nennt bis zu fünffaches Stapeln bei Verwendung als Reifenregal; daraus folgt weder eine entsprechende Freigabe für fahrende Wagen noch eine Erhöhung ihrer Gesamttraglast. Grundgestell und Gesamtkonfiguration bleiben maßgeblich. Technische Daten Herstellerartikelnummer: gsw-646.003 Außenmaße (Breite × Tiefe × Höhe): 1.205 × 605 × 750 mm Ladefläche (Breite × Tiefe): 1.140 × 395 mm Eigengewicht: 11 kg Maximale Traglast der Etage laut Hersteller: 250 kg Geeigneter Raddurchmesser an der Zusatzetage: 540–820 mm Oberfläche: Enzianblau RAL 5010 – pulverbeschichtet Lieferumfang und Abgrenzung Eine Zusatzetage in der beschriebenen Farbe. Zwei verschraubte Verbindungsrohre. Grundregal/-wagen, Distanzstücke und Reifen sind nicht enthalten. Passende Ergänzungen und Auswahl Die Zusatzetage ergänzt das Reifenregal mit zwei Lagerebenen oder den Reifenwagen mit zwei Lagerebenen. Ihr zugehöriges Kantenschutz-Set ist separat erhältlich; der Kantenschutz des Grundgestells ersetzt es nicht. Das Zubehör gehört zum VARIOfit-System mit Reifenregal sw-646.004 und Reifenwagen sw-646.003. Die gemeinsame Marke ersetzt keine Prüfung der konkreten Ausführung. Weitere Transportlösungen und Zubehör finden Sie unter Räder und Reifen transportieren. Für die Auswahl nach Radabmessungen, Last und Arbeitsablauf unterstützt Sie Kinesto bei der Zusammenstellung der passenden Lösung. Hersteller: VARIOfit – eine Marke der Cordes GmbH & Co. KG.
