Reifenwagen Doppel 73 – 2 Ebenen – 32 Reifen – Gigant
480,00 €
% Regulärer Preis: 510,64 € (6% gespart)
Produktinformationen "Reifenwagen Doppel 73 – 2 Ebenen – 32 Reifen – Gigant"
Reifenwagen Doppel 73 – 2 Ebenen – 32 Reifen – Gigant

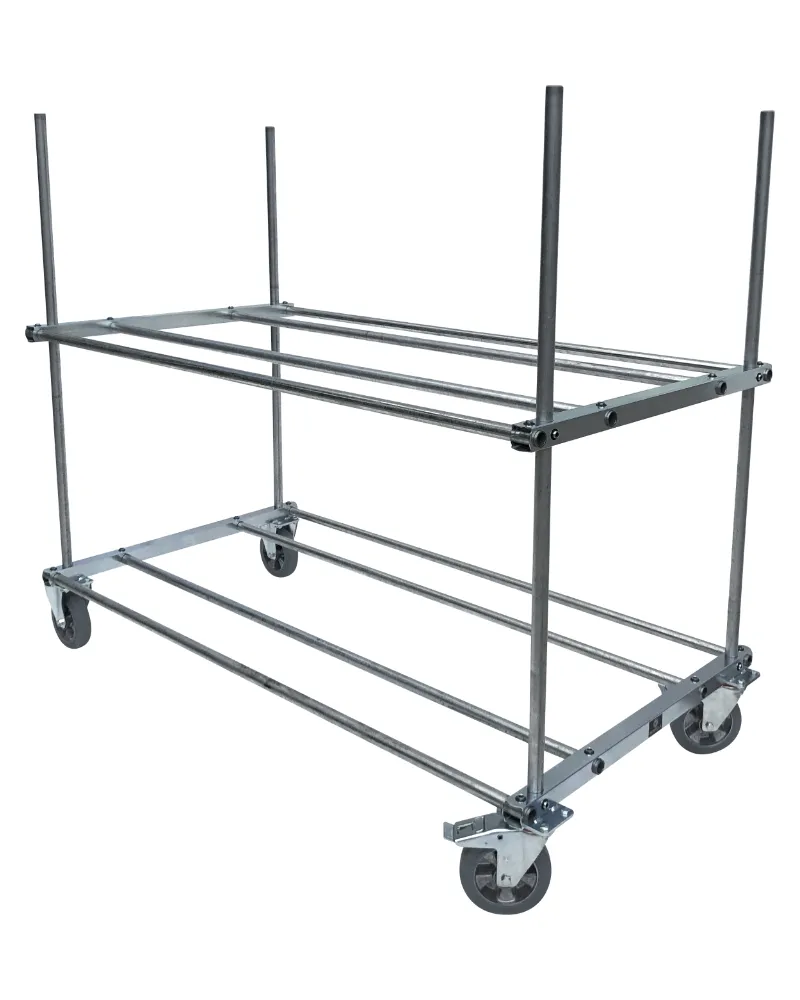

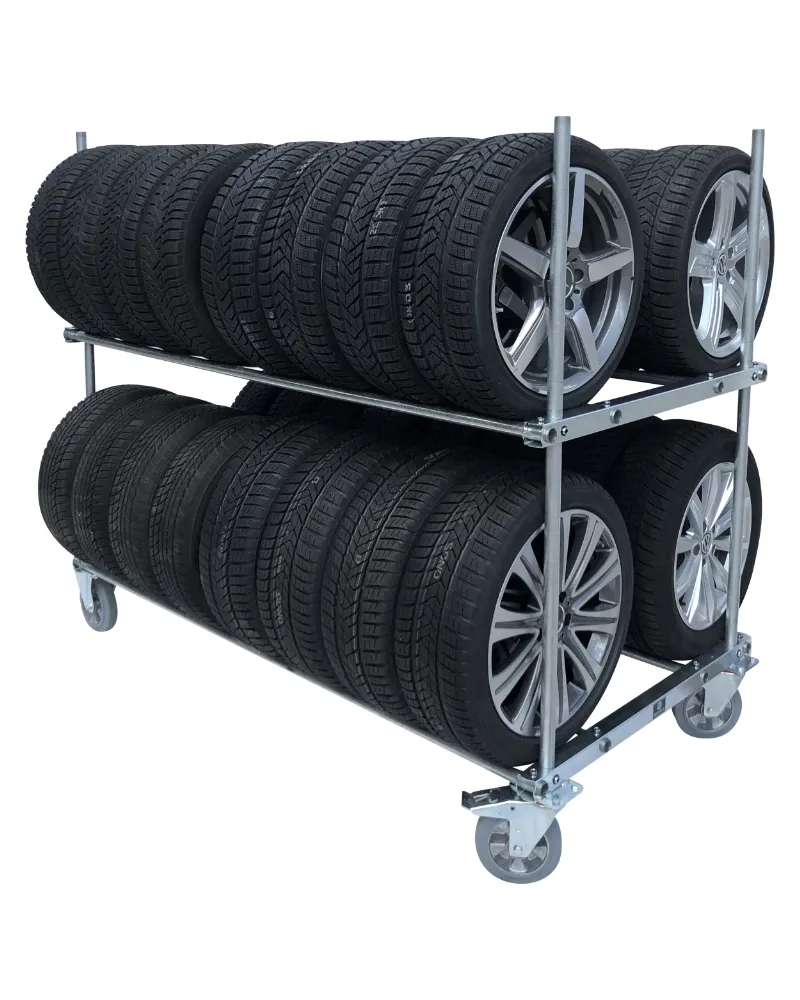

Der verzinkte Reifenwagen der Serie Gigant transportiert und puffert bis zu 32 Reifen auf 2 stufenlos einstellbaren Lagerebenen. Zwei Lenkrollen mit Feststeller und zwei Bockrollen ermöglichen spurtreues Rangieren und einen sicheren Stand am Einsatzort.
Einordnung der Serie
Die Gigant-Serie kombiniert doppelseitige Reifenlagerung mit 1-Zoll-Rundrohren, 50-mm-Vierkantrohren und 200-mm-Elastik-Vollgummirollen. Gegenüber Profi liegt der wesentliche Fahrwerksunterschied im größeren Rollendurchmesser von 200 statt 160 mm; Gigant ist für Reifen bis 730 mm ausgelegt.
Konstruktion und Fahrwerk
- Komplett verzinkte Stahlkonstruktion
- Rundrohre: Ø 33,7 mm (1 Zoll)
- Vierkantrohre: 50 × 50 × 2 mm
- Rollen: Wicke Elastik-Vollgummi, Ø 200 mm, Kugellager, spurlos
- Serienmäßig 2 Lenkrollen mit Feststeller und 2 Bockrollen
- Stufenlos höhenverstellbare Lagerebenen durch Rohrhalter-Klemmsystem
Technische Daten
- Lagerkapazität: 32 Reifen
- Lagerebenen: 2
- Außenmaße B × H × T: 2150 x 1750 x 1040 mm
- Fachlast: 400 kg je Ebene
- Maximaler Reifendurchmesser: 730 mm bei gegenüberliegender Lagerung
- Eigengewicht: 77 kg
Lieferumfang
Zerlegte Lieferung als Bausatz:
- 4 × Standrohr 1500 mm
- 8 × Querrohr 2000 mm
- 2 × Rohrhalter 1.040 mm für Reifenregal Doppel inkl. Schrauben
- 2 × Rohrhalter 1040 mm mit angeschweißten Flanschplatten inkl. Schrauben
- 2 × Wicke Elastik-Vollgummi-Lenkrolle mit Feststeller (spurlos, Ø 200 mm, Kugellager)
- 2 × Wicke Elastik-Vollgummi-Bockrolle (spurlos, Ø 200 mm, Kugellager)
- 16 × M10 Schraube mit Mutter zur Verschraubung der Rollen
- 1 × Aufbauanleitung
Montage und Sicherheit
- Die Lagerebenen lassen sich über das Klemmsystem an unterschiedliche Reifendurchmesser anpassen.
- Aufbau und Betrieb müssen den Montage- und Sicherheitshinweisen des Herstellers entsprechen.
- Abweichende Maße und vier Lenkrollen sind auf Anfrage erhältlich.
Passende Reifenlagerung
Reifen- und Räder-Grundregale anzeigen
Reifen- und Räder-Anbauregale anzeigen
Passende Lösungen: Entdecken Sie Lösungen für die Lagerung von Rädern und Reifen sowie Transportlösungen für Räder und Reifen.
Hersteller: Bertele Metalltechnik GmbH, Bibertal – Made in Germany.
