Reifenwagen – 3 Ebenen – 12 Reifen – Basic
260,00 €
% Regulärer Preis: 276,60 € (6% gespart)
Produktinformationen "Reifenwagen – 3 Ebenen – 12 Reifen – Basic "

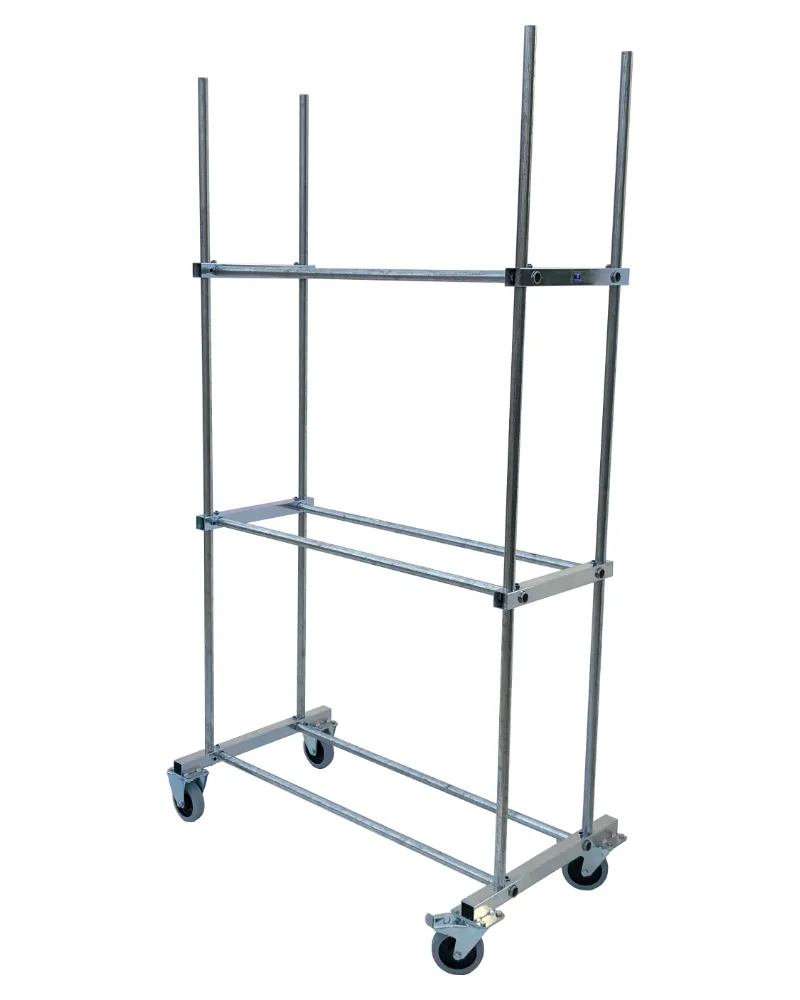

Reifenwagen Basic – 3 Ebenen – 12 Reifen

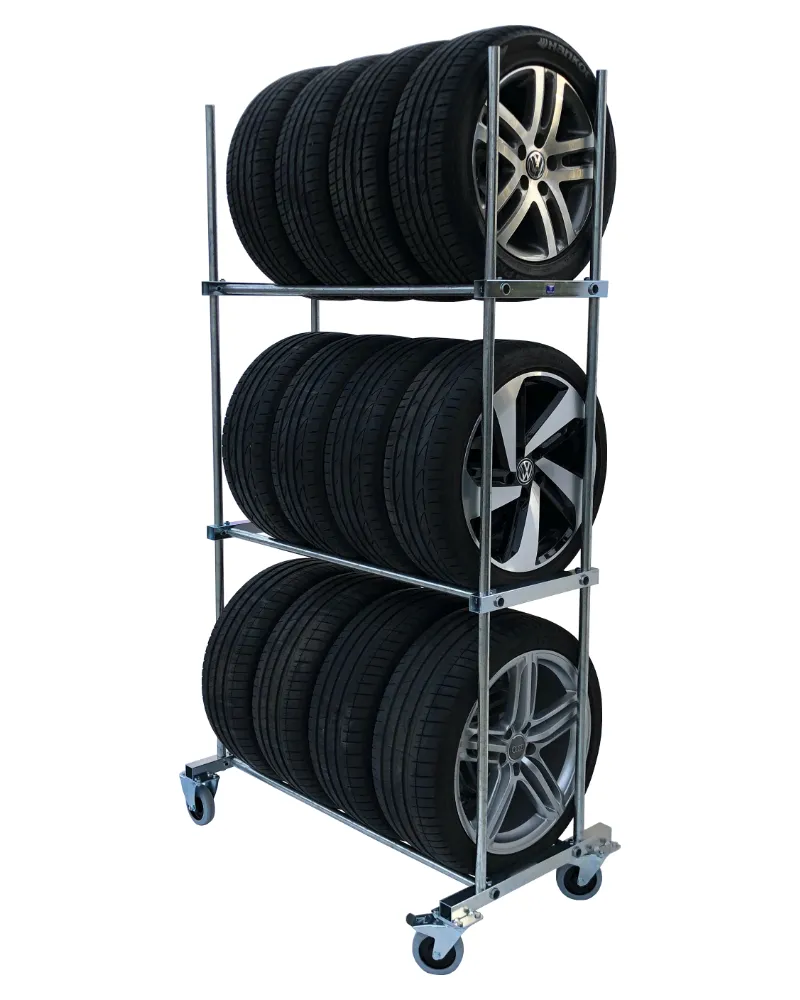

Der verzinkte Reifenwagen der Serie Basic transportiert und puffert bis zu 12 Reifen auf 3 stufenlos einstellbaren Lagerebenen. Zwei Lenkrollen mit Feststeller und zwei Bockrollen ermöglichen spurtreues Rangieren und einen sicheren Stand am Einsatzort.
Einordnung der Serie
Die Basic-Serie ist für kompakte, preisbewusste Reifenlogistik ausgelegt. Sie verwendet 3/4-Zoll-Rundrohre, 40-mm-Vierkantrohre und 125-mm-Elastik-Vollgummirollen. Gegenüber der Serie Profi sind Rohrquerschnitte, Rollendurchmesser und Fachlast geringer; dadurch bleibt der Wagen besonders handlich.
Konstruktion und Fahrwerk
- Komplett verzinkte Stahlkonstruktion
- Rundrohre: Ø 26,9 mm (3/4 Zoll)
- Vierkantrohre: 40 × 40 × 2 mm
- Rollen: Elastik-Vollgummi, Ø 125 mm, Kugellager, spurlos
- Serienmäßig 2 Lenkrollen mit Feststeller und 2 Bockrollen
- Stufenlos höhenverstellbare Lagerebenen durch Rohrhalter-Klemmsystem
Technische Daten
- Lagerkapazität: 12 Reifen
- Lagerebenen: 3
- Außenmaße B × H × T: 1270 x 2150 x 620 mm
- Lichtes Nutzmaß je Ebene: 1060 mm
- Fachlast: 150 kg je Ebene
- Maximaler Reifendurchmesser: nicht durch ein gegenüberliegendes Rad begrenzt; Ebenenabstände stufenlos einstellbar
- Eigengewicht: 32 kg
Lieferumfang
Zerlegte Lieferung als Bausatz:
- 4 × Standrohr 2000 mm
- 6 × Querrohr 1150 mm
- 4 × Rohrhalter 440 mm inkl. Schrauben
- 2 × Rohrhalter 620 mm mit angeschweißten Flanschplatten inkl. Schrauben
- 2 × Elastik-Vollgummi-Lenkrolle mit Feststeller (spurlos, Ø 125 mm, Kugellager)
- 2 × Elastik-Vollgummi-Bockrolle (spurlos, Ø 125 mm, Kugellager)
- 16 × M8 Schraube mit Mutter zur Verschraubung der Rollen
- 1 × Aufbauanleitung
Montage und Sicherheit
- Die Lagerebenen lassen sich über das Klemmsystem an unterschiedliche Reifendurchmesser anpassen.
- Aufbau und Betrieb müssen den Montage- und Sicherheitshinweisen des Herstellers entsprechen.
- Abweichende Maße und vier Lenkrollen sind auf Anfrage erhältlich.
Passende Reifenlagerung
Reifen- und Räder-Grundregale anzeigen
Reifen- und Räder-Anbauregale anzeigen
Passende Lösungen: Entdecken Sie Lösungen für die Lagerung von Rädern und Reifen sowie Transportlösungen für Räder und Reifen.
Hersteller: Bertele Metalltechnik GmbH, Bibertal – Made in Germany.
Ausführungen im Vergleich
Vergleichen Sie die technischen Unterschiede und öffnen Sie direkt die passende Ausführung.
Kapazitätsangaben sind Maximalwerte. Die tatsächliche Belegung hängt von Reifenbreite, Reifendurchmesser, Handlingabständen und zulässiger Belastung ab.
| Artikel und Ausführung | Baureihe | Ebenen | Lagertiefe | Kapazität bis zu | Lichte Breite je Ebene | Fachlast je Ebene | Außenmaße |
|---|---|---|---|---|---|---|---|
| Reifenwagen – 2 Ebenen – 16 Reifen – Profi BMT-15 | Profi | 2 Lagerebenen | Einfach | 16 Reifen | – | 250 kg je Ebene | 2100 x 1700 x 640 mm |
| Reifenwagen – 3 Ebenen – 24 Reifen – Profi BMT-16 | Profi | 3 Lagerebenen | Einfach | 24 Reifen | – | 250 kg je Ebene | 2100 x 2200 x 640 mm |
| Reifenwagen Doppel 73 – 3 Ebenen – 48 Reifen – Gigant BMT-27 | Gigant | 3 Lagerebenen | Zwei 73-cm-Räder hintereinander | 48 Reifen | – | 400 kg je Ebene | 2150 x 2450 x 1040 mm |
| Reifenwagen Doppel 73 – 4 Ebenen – 64 Reifen – Gigant BMT-28 | Gigant | 4 Lagerebenen | Zwei 73-cm-Räder hintereinander | 64 Reifen | – | 400 kg je Ebene | 2150 x 3250 x 1040 mm |
| Reifenwagen Doppel 73 – 2 Ebenen – 32 Reifen – Gigant BMT-43 | Gigant | 2 Lagerebenen | Zwei 73-cm-Räder hintereinander | 32 Reifen | – | 400 kg je Ebene | 2150 x 1750 x 1040 mm |
| Reifenwagen Doppel 80 – 2 Ebenen – 32 Reifen – Gigant XL BMT-44 | Gigant XL | 2 Lagerebenen | Zwei 80-cm-Räder hintereinander | 32 Reifen | – | 400 kg je Ebene | 2150 x 1750 x 1180 mm |
| Reifenwagen Doppel 80 – 3 Ebenen – 48 Reifen – Gigant XL BMT-45 | Gigant XL | 3 Lagerebenen | Zwei 80-cm-Räder hintereinander | 48 Reifen | – | 400 kg je Ebene | 2150 x 2450 x 1180 mm |
| Reifenwagen Doppel 80 – 4 Ebenen – 64 Reifen – Gigant XL BMT-46 | Gigant XL | 4 Lagerebenen | Zwei 80-cm-Räder hintereinander | 64 Reifen | – | 400 kg je Ebene | 2150 x 3250 x 1180 mm |
| Reifenwagen – 2 Ebenen – 8 Reifen – Basic BMT-47 | Basic | 2 Lagerebenen | Einfach | 8 Reifen | 1060 mm | 150 kg je Ebene | 1270 x 1650 x 620 mm |
| Reifenwagen – 2 Ebenen – 12 Reifen – Basic BMT-48 | Basic | 2 Lagerebenen | Einfach | 12 Reifen | 1410 mm | 150 kg je Ebene | 1620 x 1650 x 620 mm |
| Reifenwagen – 2 Ebenen – 14 Reifen – Basic BMT-49 | Basic | 2 Lagerebenen | Einfach | 14 Reifen | 1660 mm | 150 kg je Ebene | 1870 x 1650 x 620 mm |
| Reifenwagen – 3 Ebenen – 12 Reifen – Basic BMT-50 · Aktuelle Ausführung | Basic | 3 Lagerebenen | Einfach | 12 Reifen | 1060 mm | 150 kg je Ebene | 1270 x 2150 x 620 mm |
| Reifenwagen – 3 Ebenen – 18 Reifen – Basic BMT-51 | Basic | 3 Lagerebenen | Einfach | 18 Reifen | 1410 mm | 150 kg je Ebene | 1620 x 2150 x 620 mm |
| Reifenwagen – 3 Ebenen – 21 Reifen – Basic BMT-52 | Basic | 3 Lagerebenen | Einfach | 21 Reifen | 1660 mm | 150 kg je Ebene | 1870 x 2150 x 620 mm |
Dokumente zu diesem Produkt
| Technisches Datenblatt | Herunterladen |
|---|
