Produktinformationen "Reifenregal Doppel 73 – 5 Ebenen Grundregal"

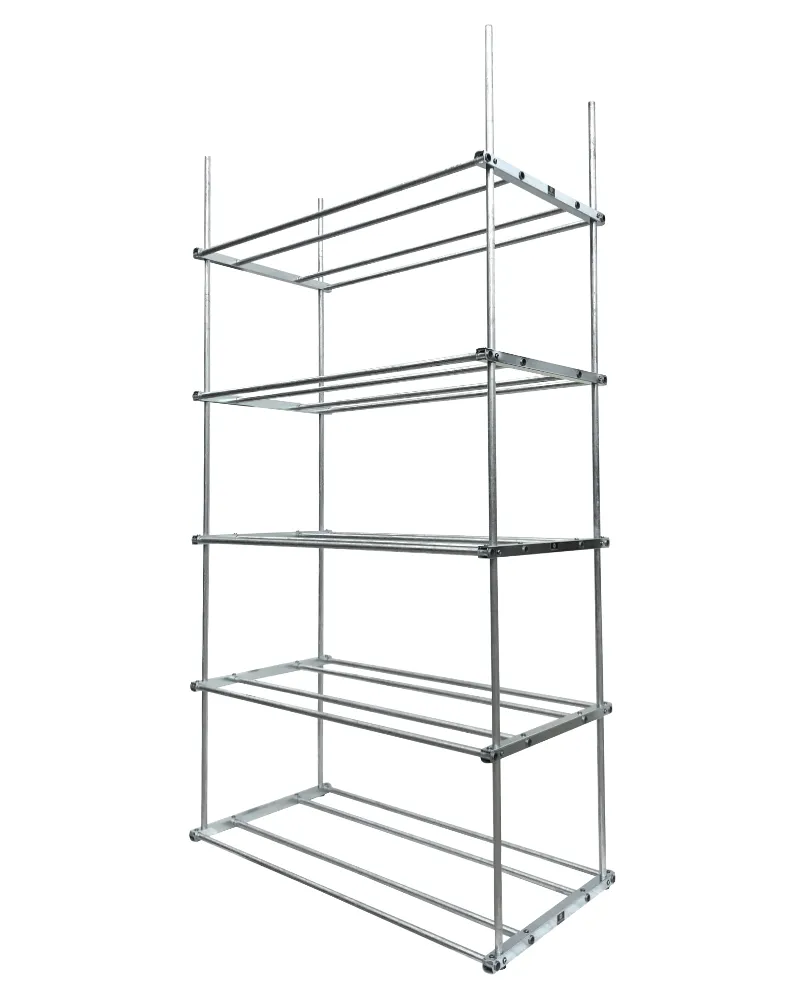

Reifenregal Doppel 73 – 5 Ebenen Grundregal
Dieses vollständig verzinkte Grundregal bildet ein selbstständig stehendes Regalfeld mit 5 Lagerebenen für bis zu 80 Reifen. Rundrohr-Auflagen lagern Pkw- und SUV-Reifen flächenschonend; das Klemmsystem erlaubt die stufenlose Anpassung der Ebenenabstände.
Konstruktion und Einsatz
- doppelseitiges Reifenregal für zwei Reifen bis Ø 730 mm hintereinander
- Komplett verzinkte Stahlkonstruktion, statisch geprüft
- Rundrohre: Ø 33,7 mm (1 Zoll)
- Vierkantrohre: 50 × 50 × 2 mm
- Nutzbreite je Regalfeld: 1.890 mm
- Stufenlos höhenverstellbare Lagerebenen durch Rohrhalter-Klemmsystem
Technische Daten
- Lagerkapazität: bis zu 80 Reifen (abhängig von der Reifenbreite)
- Lagerebenen: 5
- Außenmaße B × H × T: 2000 x 3800 x 1040 mm
- Fachlast: 500 kg je Ebene
- Maximaler Reifendurchmesser: 730 mm bei gegenüberliegender Lagerung
- Eigengewicht: 154 kg
Lieferumfang
Zerlegte Lieferung als Bausatz:
- 4 × Standrohr 3800 mm
- 20 × Querrohr 2000 mm
- 10 × Rohrhalter 1.040 mm für Reifenregal Doppel inkl. Schrauben
- 4 × Unterlegfuß
- 1 × Aufbauanleitung
Montage, Planung und Sicherheit
- Montage über Steck- und Klemmsystem; für die Standardmontage genügt ein Innensechskantschlüssel.
- Empfohlener Laufgang bei manueller Bedienung: ca. 900 mm.
- Bei einseitiger Lagerung hängt die Gesamttiefe einschließlich Reifenüberstand vom Reifendurchmesser ab.
- Aufbau und Betrieb müssen den Montage- und Sicherheitshinweisen sowie der geprüften Statik des Herstellers entsprechen.
Passende Systemkomponenten
Reifen- und Räder-Transportwagen anzeigen
Passende Lösungen: Entdecken Sie Lösungen für die Lagerung von Rädern und Reifen sowie Transportlösungen für Räder und Reifen.
Hersteller: Bertele Metalltechnik GmbH, Bibertal – Made in Germany.
